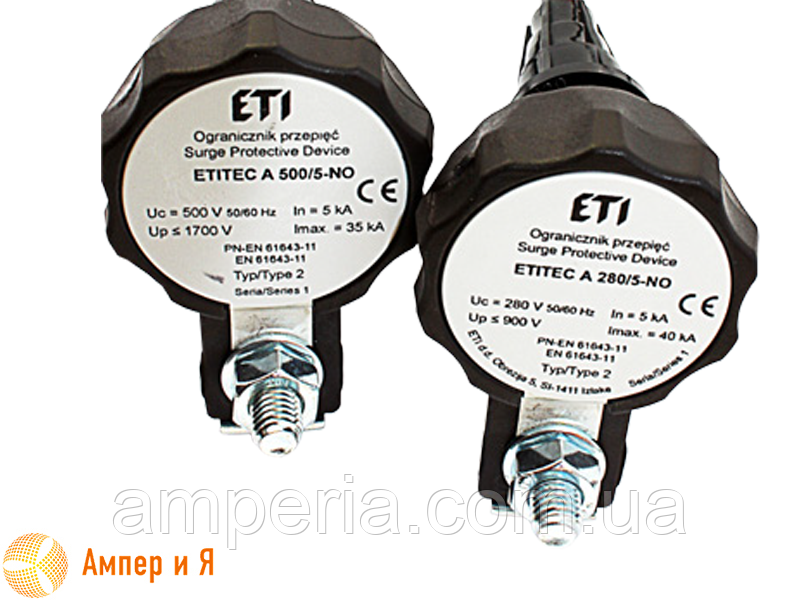

Обмежувач перенапруги Etitec A 500/5

Обмежувач перенапруги Etitec A 500/5

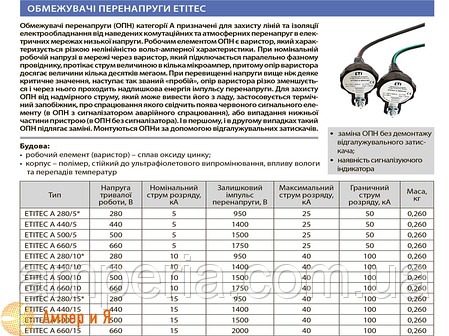

Обмежувачі перенапруги Etitec категорії А призначені для захисту ліній та ізоляції електрообладнання від наведених комутаційних і атмосферних перенапруг у електричних мережах низької напруги. Робочим елементом ОПН є варістор, який характеризується різкою нелінійністю вольт-амперної характеристики. за номінальної робочої напруги в мережі через варистор, який під'єднується паралельно до фазного провідника, протікає струм величиною в — кілька мікроамперів, при цьому опір варістору досягає величини кілька десятків мегаОм. У разі перевищення напруги вище деяке критичне значення, настає так званий «пробий», опір варістору різко зменшується і через нього проходить надлишкова енергія імпульсу перенапруги. для захисту ОПН від надмірного струму, який може вивести його з ладу, застосовується термічний запобіжник, про спрацьовування якого свідчить поява червоного сигнального елемента (в ОПН із сигналізатором аварійного спрацьовування), або випадання нижньої частини пристрою (в ОПН без сигналізатора). І в першому, і в другому разі такий ОПН підлягає заміні.

Монтуються ОПН за допомогою відгалугових затискачів.

Будова:

• робочий елемент (варістор) — сплав оксиду цинку;
• корпус — полімер, стійкий до ультрафіолетового випромінювання, впливу вологи та перепадів температур
