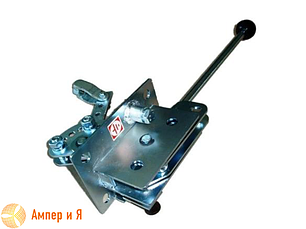

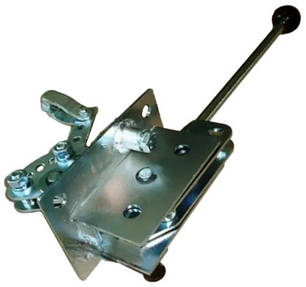

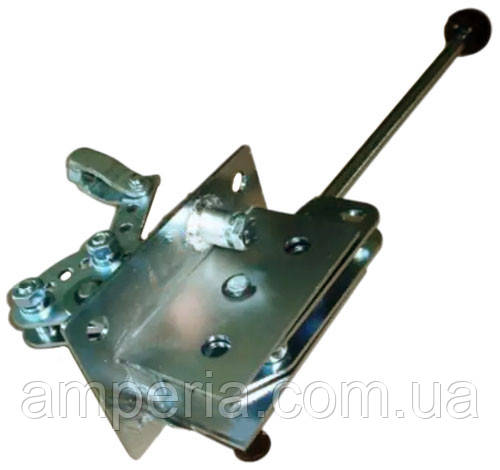

Привід ПР-250 У2

Привід ручний важільного типу ПР-250 У2

Привід ручного важільного типу ПР-10 У2 призначений для увімкнення та вимкнення вимикача навантаження або роз'єднувача на напругу до 10 кВ у разі нормальних і аварійних режимів, з фіксацією у ввімкненому та вимкненому положенні та блокуванням цих положень або тільки у вимкненому положенні.

Структура умовного позначення ПР-10 У2:
П — привід;
Р — важільний;
10 — номінальна напруга, кВ;
У2 — кліматичне виконання й категорія розміщення за ГОСТ 15150-69 (вироби для експлуатації в районах із помірним кліматом із категорією розміщення 2 (під навісом або в приміщеннях із вільним доступом повітря).

• Кут повороту важелю приводу, град — 150.
• Кут повороту пластини внутрішньої стійки, град — 90.
• Статичне зусилля на важелі приводу під час оперування вимикачем навантаження або роз'єднувачем, Н, не більш ніж 250.
• Маса приводу без блок-замків, кг — 3,34.
