Роз'єднувач триполюсний РДЗ-1-35/1000 (порошок) з приводом без загальної рами

Роз'єднувач триполюсний РДЗ-1-35/1000 (порошок) з приводом без загальної рами

Високовольтні роз'єми серії РДЗ призначені для встановлення в схемах відкритих розподільних пристроїв (ОРУ), закритих розподільних пристроїв (ЗРУ)Роз'єдинувачі серії РДЗ виготовляються з окремих полюсів, які можуть використовуватися в однополюсному, двополюсному, триполюсному варіантах встановлення.

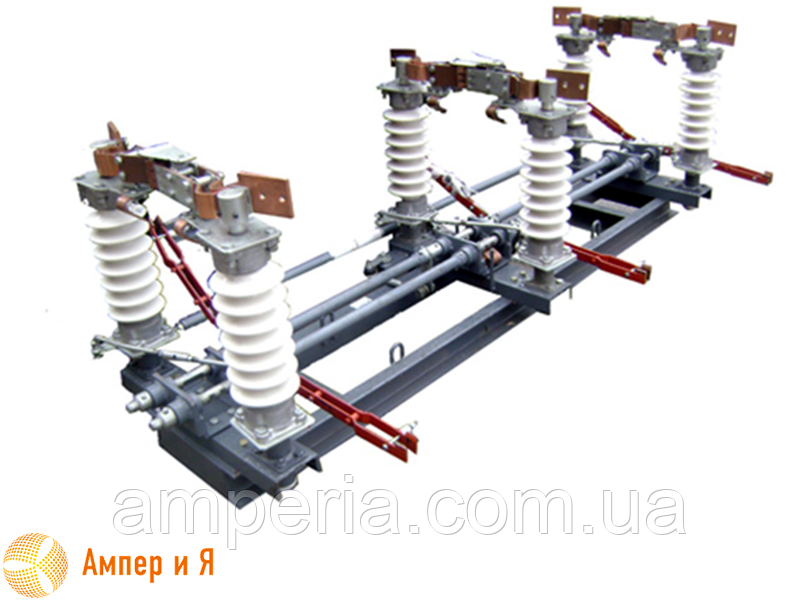

Роз'єднувач РДЗ призначений для увімкнення та вимкнення знижених ділянок електричного ланцюга високої напруги 35 кВ промислової частоти 50 Гц. Крім того, слугує для заземлення вимкнених ділянок за допомогою заземлювальних ножів. Полюс роз'єднувача зроблений у формі двоколонкового апарату з розворотом головних ножів у горизонтальній площині та складається з цоколя, ізоляційних колон, струмовідної системи та заземлювального пристрою. Контактні ножі роз'єднувачів виготовлені з двох паралельних шин із високоякісної електротехнічної міді, встановлених «на ребро», один кінець яких з'єднаний із контактним виведенням гнучких зв'язків, а на іншому кінці — роз'ємний контакт. До заземлювального пристрою входять ножі уземлення, стаціонарно встановлені на цоколі та нерухомий контакт, встановлений на головному контактному ножі. Основні частини, виготовлені з чорних металів, мають стійке антикорозійне покриття — гаряче або гальванічний цинк.

Роз'єднувачі серії РДЗ наводяться в дію приводом ПРГ-2Б

Структура умовного позначення РДЗ-1-35/1000

Р- роз'єднувач,

Д- двоколонковий

З- наявність заземлювача

1- кількість заземлювачів

35- номінальна напруга, полімерних ізоляторів,

1000— номінальний струм.

Роз'єднувачі допускають встановлення:

• на горизонтальній площині
• на вертикальній площині
