Роз'єднувач РГП-1-35/1000 (полімер)

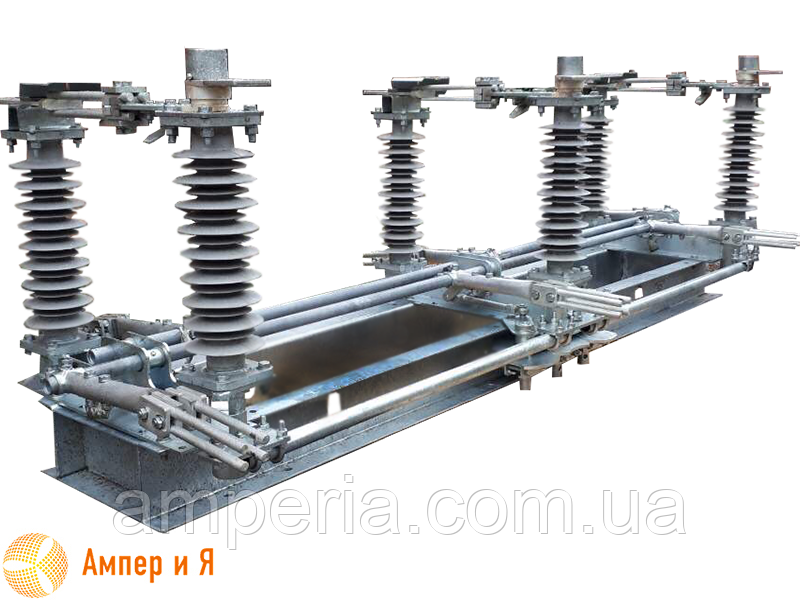

Роз'єднувач триполюсний РГП-1-35/1000 (полімер) з приводом на загальній рамі

Роз'єднувач горизонтально-поворотного типу РГП-1-35 кВ з одним ножем заземлення призначений для увімкнення та вимкнення знеструмлених ділянок електричного ланцюга високої напруги 35 кВ, промислової частоти 50 Гц, струмів холостого ходу трансформаторів, зарядних струмів повітряних ліній, а також заземлення вимкнених ділянок за допомогою вбудованих заземлювачів.

Перевага роз'єднувача РГП перед роз'єднувачем РДЗ у зміненій конструкції головних ножів. Контакти головних ножів РГП виготовлені з берилієвої бронзи та мають спеціальну конфігурацію. Контакти забезпечують рівномірне натискання і, тому, якісний електричний контакт під час усього терміну експлуатації роз'єднувача. Не потрібне додаткове регулювання контактного натискання впродовж терміну експлуатації. Одна з колонок апарата виготовлена нерухомою, що дало змогу зменшити кількість кінематичних зв'язків і збільшило надійність апарата. Контакти добре працюють в умовах сильного обмерзання.

Структура умовного позначення РГП-1-35/1000:

Р - роз'єднувач;

ГП - горизонтально-поворотний;

1 - кількість заземлювачів;

35 - номінальна напруга полімерних ізоляторів;

1000 - номінальний струм.

Роз'єднувачі допускають встановлення:

• на горизонтальній площині.
