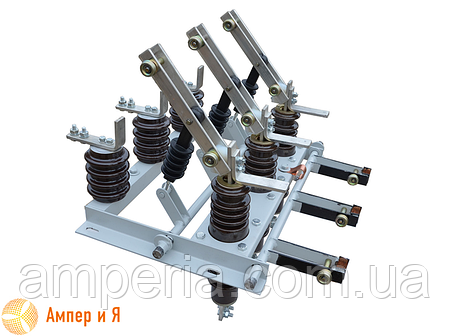

Роз'єднувач РВФЗ-10/400 II-II (М) УХЛ4 (У3)
Роз'єднувач РВФЗ-10/400 II-II (М) УХЛ4 (У3)
Роз'єднувач високовольтний триполюсний фігурний внутрішній пристрій із заземлювальним ножем серій РВФЗ. За конструкцією, принципом дії та призначенням аналогічний роз'єднувачам РВФ і РВЗ. Нерухомі контакти всіх типів роз'єднувачів забезпечені кріпильними деталями для під'єднання струмопровідних шин. Як комутувальні контакти для зовнішніх допоміжних ланцюгів застосовані контакти серії КСА.
Предназначен
• для встановлення в пристроях, де потрібно виконати ізольований перехід з одного приміщення (відсіка) в інше без додаткових прохідних ізоляторів
• для багаторазових увімкнень і вимкнень під напругою ділянок електричного ланцюга високої напруги, якщо немає навантаження, та для зміни схеми з'єднання
• для гарантування безпечного виробництва робіт на вимкненому зоні
• для увімкнення та вимкнення зарядних струмів повітряних і кабельних ліній, струму холостого ходу трансформаторів і струмів невеликих навантажень
Структура умовного позначення РВФ-10/400 II-II (М) УХЛ4 (У3)
РВ- Роз'єднувач внутрішній
Ф- фігурний із прохідними ізоляторами;
З- із заземлювальними ножами
10- Номінальна напруга,kВ
400- Номінільний робочий струм, А
I- прохідні ізолятори з боку рознімних контактів,II -прохідні ізолятори з боку шарнірних контактів, III -прохідні ізолятори з двох сторін
I- заземлювальні ножі з боку рознімних контактів,II -захищені ножі з боку шарнірних контактів, III -захищені ножі з двох боків.
М- модернізований
УХЛ4- Кліматичне виконання й категорія розміщення за ГОСТом 15150 (експлуатація в критих приміщеннях із опаленням і зі штучною вентиляцією (регулювання температурних умов, немає низьких температур, низька концентрація пилу).
У3 (Розмірений макроклімат, робота на вулиці або в приміщенні)
Роз'єднувачі допускають встановлення:
- на вертикальній площині
- на горизонтальній площині
- на похилій площині
Габаритні розміри | |
---|---|
Висота | 450 мм |
Ширина | 510 мм |
Довжина | 1045 мм |
Основні | |
Напруга | 10 кВ |
Номінальний струм | 400 А |
Рід установки | Внутрішня |
Країна виробник | Україна |
Кількість полюсів | 3 шт. |
Характеристики приводу | |
Конструктивне виконання приводу | Важіль |
Тип приводу | Ручний привід |
Користувацькі характеристики | |
Спосіб монтажу | На опору |
- Ціна: Ціну уточнюйте
