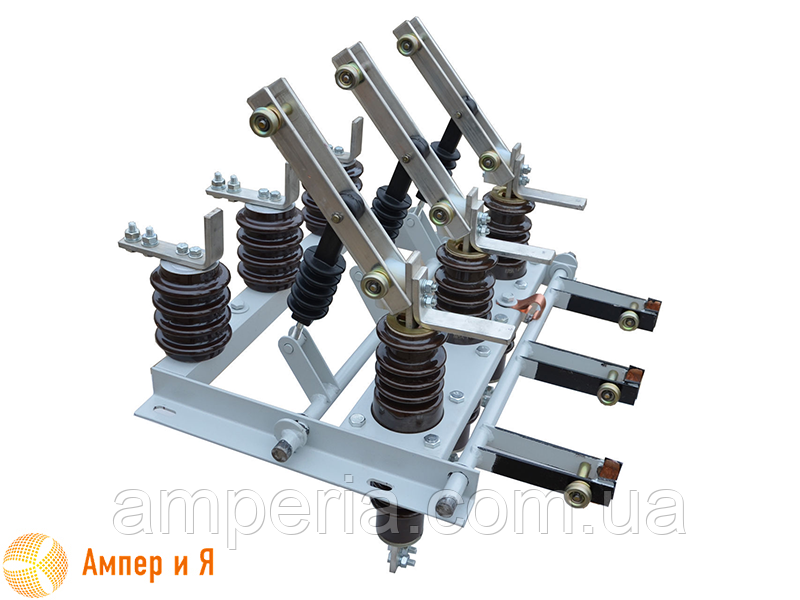

Роз'єднувач РВФЗ-10/630 III-II (М) УХЛ4 (У3)

Роз'єднувач РВФЗ-10/630 III-II (М) УХЛ4 (У3)

Роз'єднувач високовольтний триполюсний фігурний внутрішній пристрій із заземлювальним ножем серій РВФЗ. За конструкцією, принципом дії та призначенням аналогічний роз'єднувачам РВФ і РВЗ. Нерухомі контакти всіх типів роз'єднувачів забезпечені кріпильними деталями для під'єднання струмопровідних шин. Як комутувальні контакти для зовнішніх допоміжних ланцюгів застосовані контакти серії КСА.

Предназначен

• для встановлення в пристроях, де потрібно виконати ізольований перехід з одного приміщення (відсіка) в інше без додаткових прохідних ізоляторів
• для багаторазових увімкнень і вимкнень під напругою ділянок електричного ланцюга високої напруги, якщо немає навантаження, та для зміни схеми з'єднання
• для гарантування безпечного виробництва робіт на вимкненому зоні
• для увімкнення та вимкнення зарядних струмів повітряних і кабельних ліній, струму холостого ходу трансформаторів і струмів невеликих навантажень

Структура умовного позначення РВФ-10/630 III-II (М) УХЛ4 (У3)

РВ- Роз'єднувач внутрішній

Ф- фігурний із прохідними ізоляторами;

З- із заземлювальними ножами

10- Номінальна напруга,kВ

630- Номінільний робочий струм, А

I- заземлювальні ножі з боку рознімних контактів,II -захищені ножі з боку шарнірних контактів, III -захищені ножі з двох боків.

I- прохідні ізолятори з боку рознімних контактів,II -прохідні ізолятори з боку шарнірних контактів, III -прохідні ізолятори з двох сторін

М- модернізований

УХЛ4- Кліматичне виконання й категорія розміщення за ГОСТом 15150 (експлуатація в критих приміщеннях із опаленням і зі штучною вентиляцією (регулювання температурних умов, немає низьких температур, низька концентрація пилу).

У3 (Розмірений макроклімат, робота на вулиці або в приміщенні)

Роз'єднувачі допускають встановлення:

• на вертикальній площині
• на горизонтальній площині
• на похилій площині
