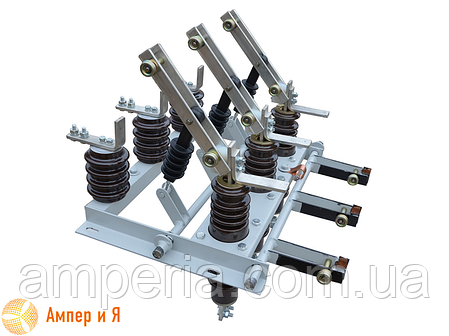

Роз'єднувач РВФЗ-10/630 I-III (М) УХЛ4 (У3)

Роз'єднувач РВФЗ-10/630 I-III (М) УХЛ4 (У3)

Роз'єднувач високовольтний триполюсний фігурний внутрішнього встановлення із заземлювальним ножем серії РВФЗ.

За конструкцією, принципом дії та призначенням аналогічний роз'єднувачам РВФ і РВЗ. Нерухомі контакти всіх типів роз'єднувачів забезпечені кріпильними деталями для під'єднання струмопровідних шин. Як комутувальні контакти для зовнішніх допоміжних ланцюгів застосовані контакти серії КСА.

Призначений:

• для встановлення в пристроях, де потрібно виконати ізольований перехід з одного приміщення (відсіка) в інше без додаткових прохідних ізоляторів;
• для багаторазових увімкнень і вимкнень під напругою ділянок електричного ланцюга високої напруги, якщо немає навантаження, та для зміни схеми з'єднання;
• для гарантування безпечного виробництва робіт на вимкненому сегмент;
• для увімкнення та вимкнення зарядних струмів повітряних і кабельних ліній, струму холостого ходу трансформаторів і струмів невеликих навантажень.

Структура умовного позначення РВФЗ-10/630 I-III (М) УХЛ4 (У3):

РВ - роз'єднувач внутрішній;

Ф - фігурний із прохідними ізоляторами;

З - із заземлювальними ножами;

10 - номінальна напруга, kВ;

630 - номінальний робочий струм, А;

I - заземлювальні ножі з розміщені боку рознімних контактів, II  - захищені ножі розміщені з боку шарнірних контактів, III -захищені ножі розміщені з двох боків;

I - прохідні ізолятори з боку рознімних контактів, II -прохідні ізолятори з боку шарнірних контактів, III -прохідні ізолятори з двох сторін;

М - модернізований;

УХЛ4 - кліматичне виконання й категорія розміщення за ГОСТом 15150 (експлуатація в критих приміщеннях із опаленням і зі штучною вентиляцією (регулювання температурних умов, немає низьких температур, низька концентрація пилу);

У3 - розмірений макроклімат, робота на вулиці або в приміщенні.

Роз'єднувачі допускають встановлення:

• на вертикальній площині;
• на горизонтальній площині;
• на похилій площині.
