Обмежувачі перенапруг (ОПН) AZB-D 482 35 кВ SICAME

Обмежувачі перенапруг AZB-D 482 35 кВ SICAME

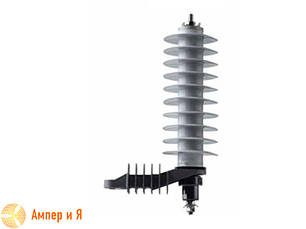

Обмежувач перенапруг AZB-D 35/40,5 використовується для побудови ланцюгів захисту ліній ізольованого і неізольованого типу напругою 35 кВ і побудови захисних схем електричного обладнання від грозових і комутаційних перенапруг. Обмежувач перенапруги Sicame AZB 35/40,5-0 використовується як захисний апарат від грозових і комутаційних перенапруг у розподільних мережах 6-35 кВ. Являє собою комплект оксидноцинковых (ZnO) варисторів, укладених в високоміцний герметичний силіконовий корпус. Серія AZB відноситься до базової моделі ОПН.
Встановлюються як вертикально, так і горизонтально:
1) на кінцях лінії 35 кВ;
2) у місцях переходу ПЛЗ у кабельну лінію (КЛ);
3) перед вводами трансформатора, конденсаторних установок та іншого дорогого електроустаткування.

Обмежувач перенапруг AZB-D 35/40,5 виготовляється підрозділом групи SICAME в наступних варіантах виконання:

- обмежувач AZB-D 35/40,5-0 - базова конструкція ОПН. Обмежувач перенапруги встановлюється тільки між фазою і "землею" паралельно до пристрою, що захищається, в залежності від номінальної перенапруги мережі і режиму нейтралі мережі. Недоліком застосування такого ОПН є складність для обслуговуючого персоналу, визначити, який ОПН вийшов з ладу. Конструкція ОПН допускає як вертикальний, так і горизонтальний тип установки за допомогою кронштейнів EZX і EQ 50-50 відповідно.

- обмежувач AZB-D 35/40,5-1. Має індикатор виходу з ладу чутливістю 150 А. Чорний силіконовий ремінець обгортається навколо ОПН та добре видно з відстані декількох сотень метрів. При виході з ладу ОПН, чорний пасок відділяється, що вказує обслуговуючого персоналу на необхідність заміни ОПН. При цьому час аварійного відключення лінії істотно скорочується. Цей ОПН може застосовуватися в мережах з ізольованою або компенсованою нейтраллю, з великими струмами КЗ на землю. Встановлення обмежувача - аналогічна ОПН AZB базової конструкції.

- обмежувач AZB-D 35/40,5-2 з роз'єднувачем та ізольованим кронштейном. Обмежувач встановлюється на опори за допомогою ізольованого кронштейна. ОПН пов'язаний із «землею» через автоматичний роз'єднувач. При короткому замиканні пристрій відключає ОПН. Оператор лінії може включити лінію під напругу без заміни ОПН. Відключений ОПН підлягає заміні при плановому огляді лінії.
