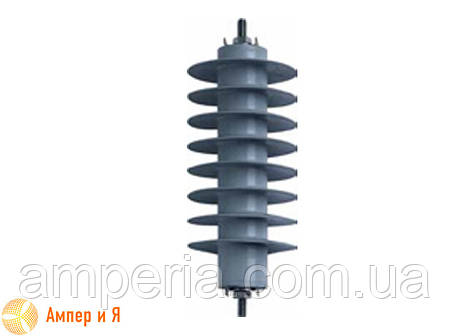

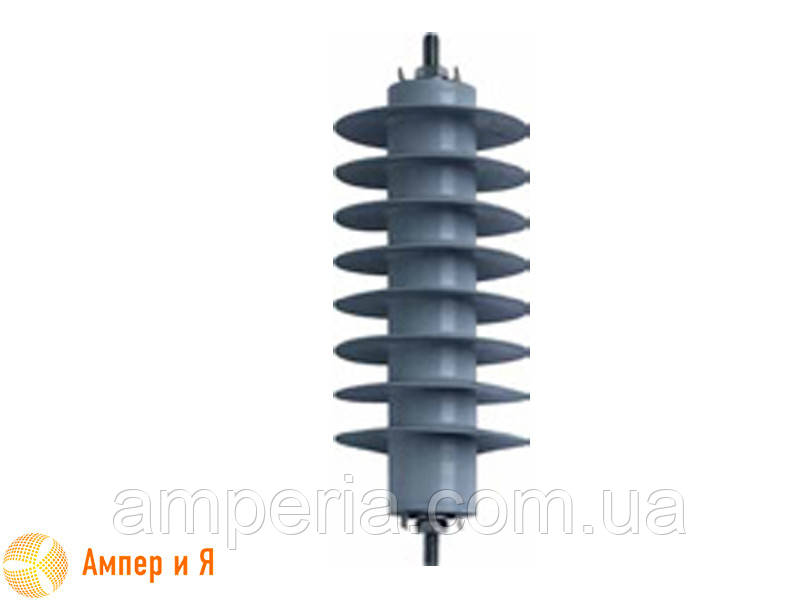

Обмежувач перенапруг AZB-D 480, AZB-D 35/40,5 (де 35 кВ - клас напруги мережі, а 40,5 кВ тривалодопустима робоча напруга) використовується для побудови ланцюгів захисту ліній ізольованого та неізольованого типу напругою 35 кВ і побудови захисних схем електричного обладнання від грозових і комутаційних перенапруг. Обмежувач перенапруги Sicame AZB 35/40,5-0 використовується як захисний апарат від грозових і комутаційних перенапруг у розподільних мережах 6-35 кВ. Являє собою комплект оксидноцинкових (ZnO) варісторів, укладених у високоміцний герметичний силіконовий корпус. Серія AZB належить до базової моделі ОПН.
Встановлюються як вертикально, так і горизонтально:
  1) На кінцях лінії 35 кВ;
  2) У місцях переходу ПЛЗ у кабельну лінію (КЛ);
  3) Перед введенням трансформатора, конденсаторних установок та іншого дорогого електрообладнання.

Обмежувач перенапруг AZB-D 35/40,5 виготовляється підрозділом групи SICAME в таких варіантах виготовлення:

- обмежувач AZB-D 35/40,5-0 — базова конструкція ОПН. Обмежувач перенапруги встановлюється тільки між фазою й "землею" паралельно захищуваного пристрою залежно від номінального перенапруження мережі та режиму нейтралі мережі. Недоліком застосування такого ОПН є складність для обслуговуючого персоналу, у визначенні того, який ОПН вийшов із ладу. Конструкція ОПН допускає як вертикальний, так і горизонтальний тип встановлення за допомогою кронштейнів EZX і EQ 50-50 відповідно.

- обмежувач AZB-D 35/40,5-1. Має індикатор виходу з ладу чутливістю 150 А. Чорний силіконовий пасок обгортається навколо ОПН і добре видно з відстані декількох сотень метрів. Під час виходу з ладу ОПН чорний пасок відділяється, що вказує обслуговному персоналу на потребу заміни ОПН. Водночас час аварійного вимкнення лінії істотно скорочується. Цей ОПН може застосовуватися в мережах із ізольованою або компенсованою нейтраллю, із великими струмами КЗ на землю. Установлення обмежувача - аналогічне ОПН AZB базової конструкції.

- обмежувач AZB-D 35/40,5-2 з роз'єднувачем та ізольованим кронштейном. Обмежувач встановлюється на опорі за допомогою ізольованого кронштейна. ОПН пов'язаний із «землею» через автоматичний роз'єднувач. У разі короткого замикання пристрій вимикає ОПН. Оператор лінії може увімкнути лінію під напругу без заміни ОПН. Вимкнений ОПН підлягає заміні під час планового огляду лінії.
