Обмежувачі перенапруг AZB-D 6/7.2-1 6 кВ SICAME

Обмежувачі перенапруг AZB-D 6/7.2-1  6 кВ SICAME

Обмежувач перенапруг AZB-D6/7,2 і AZB-D10/12 призначений для захисту ізольованих і неізольованих ліній 6 і 10 кВ і ізоляції електрообладнання від грозових і комутаційних перенапруг. Конструктивно являє собою послідовно з'єднані металооксидні варистори без жодних послідовних або паралельних іскрових проміжків, поміщені в ізоляційний корпус.

Обмежувач перенапруг AZB-D 6/7,2 і AZB-D 10/12 виготовляється підрозділом групи SICAME в таких варіантах виготовлення:

- обмежувач AZB-D6/7,2-0 і AZB-D10/12-0 — базова конструкція ОПН. Обмежувач перенапруги встановлюється тільки між фазою й землею паралельно захищуваного пристрою залежно від номінального перенапруги мережі та режиму нейтралі мережі. Недостатнім застосуванням такого ОПН є складність для обслуговчого персоналу, у визначенні того, хто вийшов із ладу ОПН. Конструкція ОПН допускає як вертикальний, так і горизонтальний тип встановлення за допомогою кронштейнів EZX і EQ 50-50 відповідно.

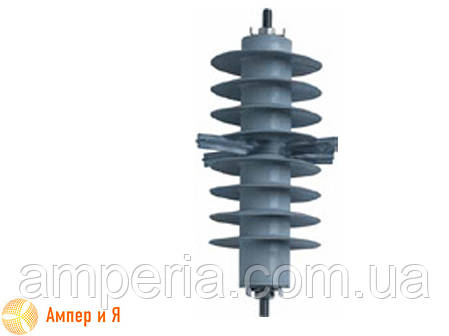

- обмежувач AZB-D6/7,2-1 і AZB-D10/12-1. Має індикатор виходу з ладу чутливістю 150 А. Чорний силіконовий поясок обгортається навколо ОПН і добре видно з відстані декількох сотень метрів. Під час виходу з ладу ОПН чорний поясок відділяється, що вказує обслуговному персоналу на потребу заміни ОПН. Водночас час аварійного вимкнення лінії істотно скорочується. Цей ОПН може застосовуватися в мережах із ізольованою або компенсованою нейтраллю, з великими струмами КЗ на землю. Встановлення обмежувача — аналогічна ОПН AZB базової конструкції.

— обмежувач AZB-D6/7,2-2 і AZB-D10/12-2 з роз'єднувачем і ізольованим кронштейном. Обмежувач встановлюється на опорі за допомогою ізольованого кронштейна. ОПН пов'язаний із «землею» через автоматичний роз'єднувач. У разі короткого замикання пристрій вимикає ОПН. Оператор лінії може увімкнути лінію під напругу без заміни ОПН. Вимкнений ОПН підлягає заміні під час планування лінії.
