Ізолятор підвісний ПС-120Б

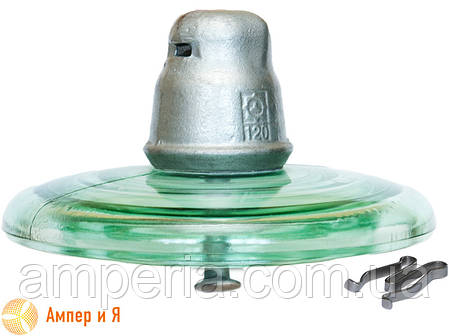

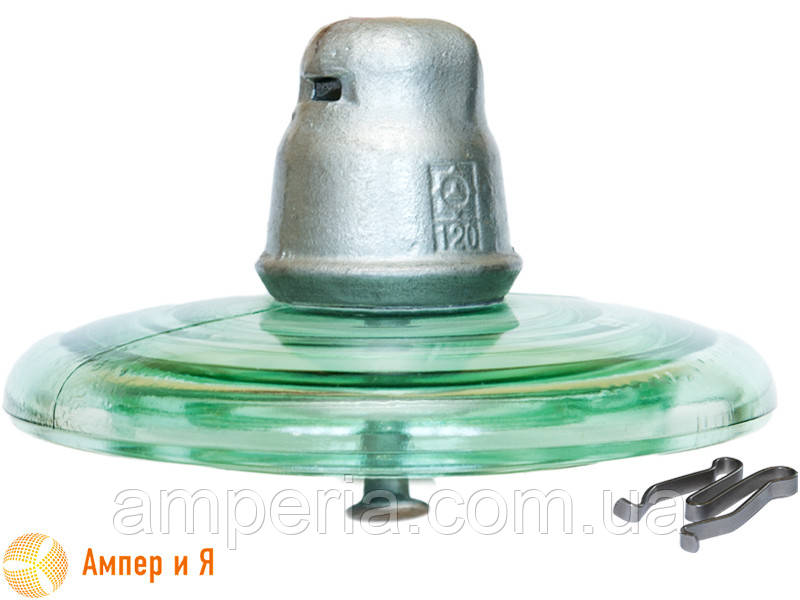

Скляний ізолятор підвісний ПС-120Б

Лінійні підвісні ізолятори використовуються для ізоляції та кріплення проводів на підстанціях, електростанціях, лініях електропередачі (ЛЕП) та розподільних пристроях. Моделі типу ПС зазвичай виготовляються із загартованого скла та є найпопулярнішим різновидом лінійної ізоляції. Вони розраховані на роботу в мережах напругою від 10 до 500 кВ змінного струму.

Завдяки своїй конструкції, модель ПС-120Б забезпечує стабільну роботу лінійних прольотів високовольтних мереж в умовах високих механічних та електричних навантажень.

Структура умовного позначення ізолятора ПС-120Б:

• П - тип ізолятора (підвісний);
• С - матеріал ізоляційної деталі (скло);
• 120 - мінімальне механічне руйнівне навантаження, кН;
• Б - індекс модернізації виробу.

Скляні підвісні ізолятори відрізняються від фарфорових (порцелянових) аналогів вищою механічною міцністю та меншими габаритами. Загартоване скло має високу однорідність складу, що дозволяє стабілізувати фізико-технічні характеристики та значно покращити електротехнічні властивості виробу під час тривалої експлуатації.

Технічні характеристики та параметри:

• маркування продукції: ПС-120Б;
• тип ізолятора: підвісний;
• матеріал ізоляційної деталі: загартоване скло;
• мінімальне механічне руйнівне навантаження: 120 кН;
• діаметр ізолювальної деталі: 255 мм;
• будівельна висота: 127/146/170 мм;
• довжина шляху витоку: 320 мм;
• сферичне з'єднання: 16 мм;
• загальна маса виробу: 3,9 кг.

Сфера застосування та переваги:

Ізолятори виготовляються зі спеціального загартованого скла, яке відрізняється високою механічною міцністю, однорідністю складу та стабільністю електротехнічних характеристик протягом усього періоду експлуатації. Скляна конструкція забезпечує легкість візуального контролю стану ізолятора безпосередньо під час обходу лінії, оскільки при пошкодженні скляна спідниця просто руйнується, що дозволяє монтажникам швидко виявити дефектний element гірлянди.
