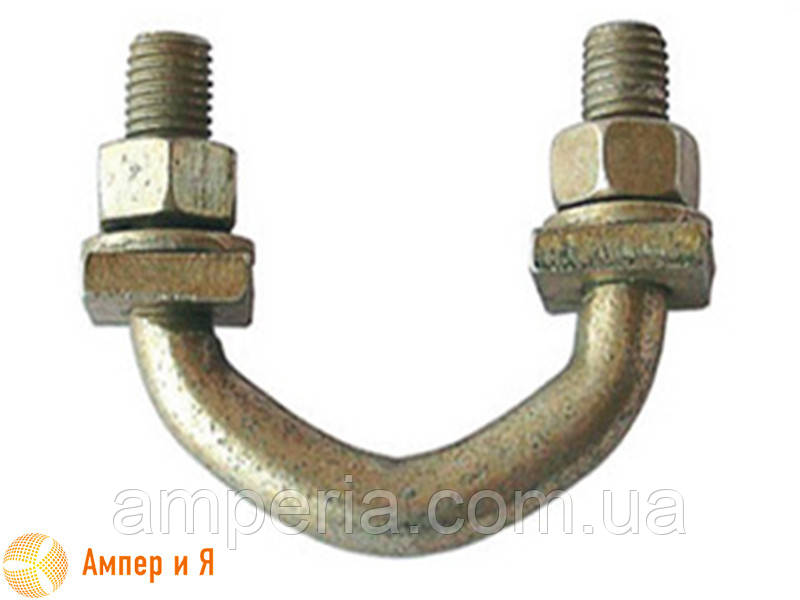

Вузол кріплення для підтримувальних підвісок КГП-16-3
Вузол кріплення КГП-16-3 призначений для кріплення підтримувальних ізолювальних підвісок до опор повітряних ліній електропередачі та відкритих розподільних пристроїв.
Вузол кріплення КГП-16-3 має механічну міцність, що гарантує його номінальне руйнівне навантаження при кутах відхилення гірлянди до 45 градусів у напрямках вздовж і поперек лінії електропередачі і має розміри, що відповідають прив'язаним розмірам уніфікованих проміжних опор, розроблених інститутом Укренергомережпроект.
Вузол кріплення КГП-16-3, також застосовується для комплектації вузлів кріплення інших типів: КГП-12-1, КГП-7-2Б.
| Марка вузла кріплення | Розміри | |||
| L | D+0,5 | a | ||
| max | min | |||
| мм | мм | мм | мм | |
| КГП-16-3 | 80 | 21,5 | 16 | 12 |
Вузол кріплення КГП-16-3
| Марка вузла кріплення | Розміри | Руйнівне навантаження, не менш |
Маса | ||||
| d | H | H1 | L1 | L | |||
| мм | мм | мм | мм | мм | кН | кг | |
| КГП-16-3 | 20 | 39 | 103 | 117 | 80 | 160 | 0,81 |
| Основні | |
|---|---|
| Максимально допустиме навантаження | 160 кН |
| Вага упаковки | 0.81 кг |
| Тип арматури для ЛЕП | Вузол кріплення для ЛЕП |
| Країна виробник | Україна |
- Ціна: 254,20 ₴
