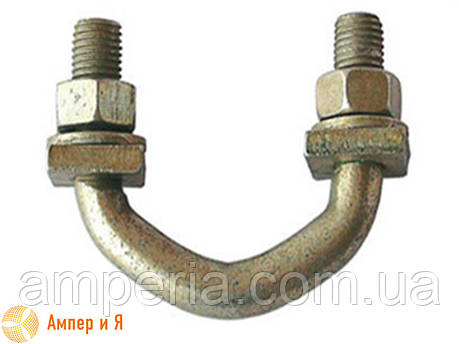

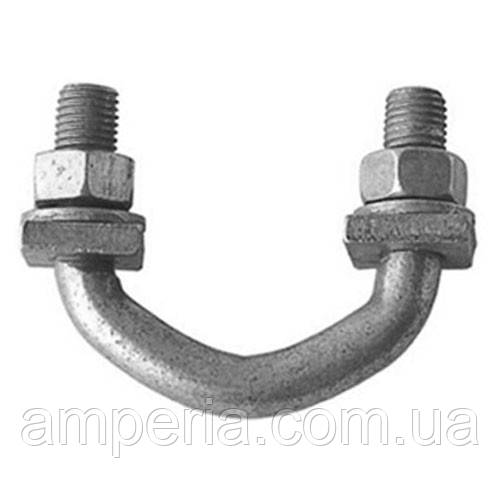

Вузол кріплення для підтримувальних підвісок КГП-7-3

Вузол кріплення для підтримувальних підвісок КГП-7-3

Вузол кріплення КГП-7-3 призначений для кріплення підтримувальних ізолювальних підвісок до опор повітряних ліній електропередачі і відкритих розподільних пристроїв.

Вузол кріплення КГП-7-3 має механічну міцність, що гарантує його номінальне руйнівне навантаження при кутах відхилення гірлянди до 45 градусів у напрямках вздовж і поперек лінії електропередачі і має розміри, що відповідають прив'язаним розмірам уніфікованих проміжних опор, розроблених інститутом Укренергомережпроект.

Вузол кріплення КГП-7-3, також застосовується для комплектації вузлів кріплення таких типів: КГП-7-1 и КГП-7-2В.

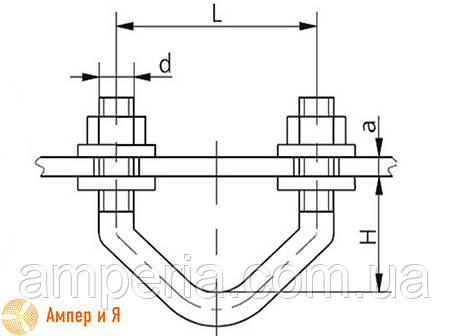

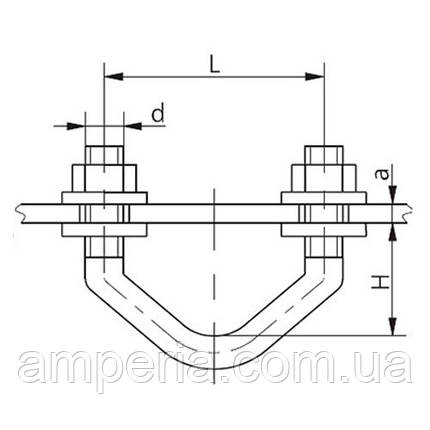

Розміри та технічна характеристика:

d - 16 мм;

L - 80 мм;

H - 32 мм;

a max - 8мм;

a min - 6 мм.

Руйнівне навантаження - 70 кН.

Маса - 0,44 кг.
