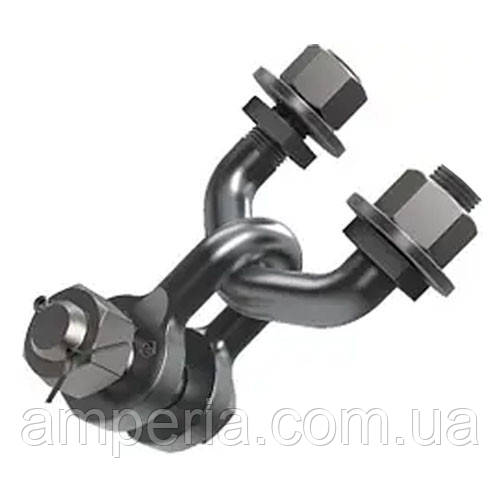

Вузол кріплення для підтримувальних підвісок КГП-7-1

Вузол кріплення для підтримувальних підвісок КГП-7-1

Вузол кріплення КГП-7-1 призначений для кріплення підтримувальних ізолювальних підвісок до опор повітряних ліній електропередачі та відкритих розподільних пристроїв.

Вузол кріплення КГП-7-1 має механічну міцність, має механічну міцність, що гарантує його номінальне руйнівне навантаження при кутах відхилення гірлянди до 45 градусів у напрямках вздовж і поперек лінії електропередачі і має розміри, що відповідають прив'язаним розмірам уніфікованих проміжних опор, розроблених інститутом Укренергомережпроект.

Виготовлений із високоякісних матеріалів із антикорозійним покриттям, що забезпечує довговічність та стійкість до несприятливих кліматичних умов. Захисне покриття вузлів кріплення — гаряче цинкування.

Вузол має високу міцність і розрахований на тривалий термін експлуатації.

Вузол кріплення КГП-7-1 комплектується скобою СК-7-1А і призначений для заміни знятого з виробництва вузла кріплення КГП-6-2.

Розміри та технічна характеристика:

d - 16 мм;

d1 - 16мм;

B - 17мм;

L - 80 мм;

H - 82 мм;

H1 - 18мм;

a max - 8мм;

a min - 6 мм.

Руйнівне навантаження - 70 кН.

Маса - 0,84 кг.
