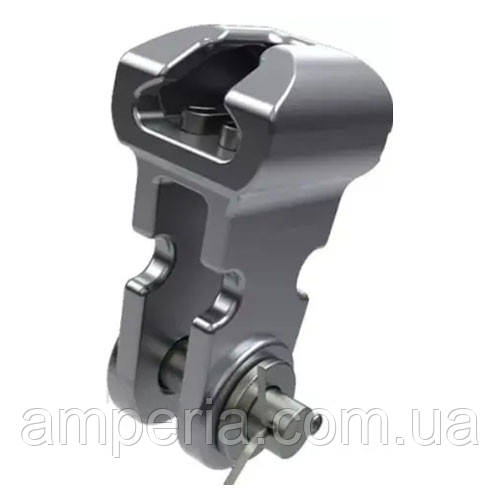

Вушко дволапчасте укорочене У2К-7-16

Вушко дволапчасте укорочене У2К-7-16

Вушка дволапчасті У2К-7-16, призначені для з'єднання стрижня підвісного ізолятора або сережки з іншою лінійною арматурою.

Вушко У2К-7-16 (укорочене) призначене для зчеплення стрижня підвісних скляних, полімерних та порцелянових ізоляторів з різними типами лінійно-підвісної арматури при комплектації різних типів натяжних і підтримуючих підвісок на клас напруги 6-110 кв.

У порівнянні з вушком У2-7-16, укорочене вушко У2К-7-16 не містить у конструкції спеціальні пази для кріплення рогів розрядних та інших типів захисної арматури, що дозволяє знизити вагу, довжину та вартість натяжної та підтримуючої ізолюючої підвіски.

Вушко У2К-7-16 виготовляється з високоміцного чавуну, витримує руйнівне навантаження в 70 кН і відноситься до зчіпної арматури 7-тонного ряду. Захисне покриття вушка - гаряче цинкування.

Розміри та технічна характеристика:

d - 16 мм;

D1 - 19,2 мм;

B - 17 мм;

B1 - 61 мм;

В2- 58 мм;

H - 77 мм;

H1 - 104,5 мм.

Руйнівне навантаження - 70 кН.

Маса - 0,75 кг.
