Ланка проміжна регульована ПРР-7-1

Ланка проміжна регульована ПРР-7-1

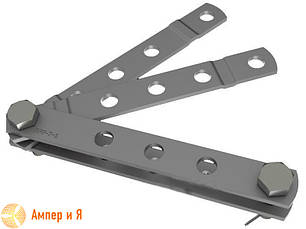

Проміжна регульована ланка ПРР-7-1 виготовлена з 4 пластин, які попарно утворюють дволапчасту та однолапчасту частину. Довжину ланки ПРР-7-1 можна змінити за допомогою переставки пальців у отворах, що є на різній відстані в пластинах. У такий спосіб змінюється довжина ізолювальної підвіски. У тій частині пластин, яка утворює однолапчасту частину ланки, зроблені перегини, що дають змогу забезпечити нормовані розміри з'єднань вушок. До комплекту ланки входять два пальці 16х55 з нарізними кінцями, гайками та шплінтами.

Розміри та технічна характеристика:

D - 17 мм;

d - 16 мм;

b - 16 мм;

В - 17 мм;

B1 - 61 мм;

Н - 30 мм;

L1 - 530 мм.

Регульована довжина - 305-490 мм.

Руйнівне навантаження - 70 кН.

Маса - 2,108 кг.
