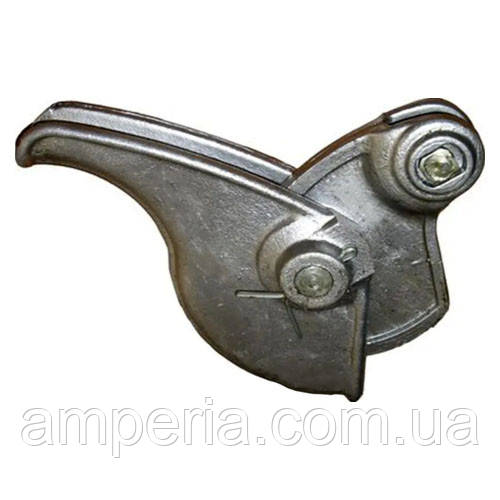

Затискач натяжний заклинювальний Н3-2-7

Затискач натяжний заклинювальний Н3-2-7

Натяжні затискачі типів НБ і НЗ призначені для кріплення алюмінієвих, сталеалюміневих та мідних проводів перетином від 70 до 300 мм2 до натяжних ізолюючих підвісок анкерно-кутових опор ПЛ 6-110 кВ і випускаються в болтових марках НБ-2-6А та НБ-3-6Б і заклинювальній марці НЗ-2-7.

Деталі затискачів виготовляються:
корпус затискачів НБ-2-6А, НЗ-2-7 та клин затискача НЗ-2-7 – із алюмінієвого сплаву;
корпус затискача НБ-3-6Б – з ковкого чавуну;
плашки – із алюмінієвого сплаву;
інші деталі – із сталі.

Для алюмінієвих та сталеалюмінієвих проводів болтовий затискач НБ-3-6Б поставляється з алюмінієвою прокладкою, покладеною вздовж жолоба корпусу затискача.
Для мідних проводів застосовуються прокладки з м'якої міді. Для дротів А150-А300 затискач НБ-3-6Б комплектується вушком У1-12-16.

Розміри та технічна характеристика:

Марка за ГОСТ 839-80 - А120.

Міцність закладення дроту - 17,7 кН.

Руйнівне навантаження - 57 кН.

Маса - 1,67 кг.
