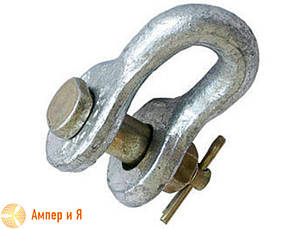

Скоба СК-12-1А

Скоба СК-12-1А

Скоба СК-12-1А належить до групи зчеплювальної арматури та використовується для прикріплення ізоляторних гірлянд до опор повітряних ліній (ПЛ), а також для приєднання до гірлянд затискачів із дротами та для виконання деяких інших монтажних операцій.

Концептуально виріб складається з U-подібного тіла та двох вушок, у які вставляється замикальний палець-болт. Форма скоби СК-12-1А забезпечує ланцюгове з'єднання — оптимальне з погляду функціональності та простоти монтажу.

Скоба СК є перехідною ланкою із шарнірного ланцюгового з'єднання на з'єднання типу «провушина». Також застосовується як перетворювач розташування осі шарнірності, пристрій зчеплення арматури.

Розміри та технічна характеристика:

D - 52 мм;

d - 22 мм;

d1 - 18 мм;

В - 23 мм;

B1 - 93 мм;

H - 65 мм;

H1 - 108 мм.

Руйнівне навантаження - 120 кН.

Маса - 0,91 кг.
