Кабель ЦААБл 10 3x95

Кабель силовий броньований ЦААБл 10 3x95

Кабелі силові з алюмінієвими струмопровідними жилами, з паперовою ізоляцією, просоченою ізоляційним складом, в алюмінієвій оболонці, броньовані сталевими стрічками. Кабелі з нестікаючим ізоляційним просочувальним складом (ЦААБл) призначені для прокладання на вертикальних і похилих зонах трас без обмеження різниці рівнів.

Кабелі застосовуються для прокладання:

• без обмеження різниці рівнів;

• у землі (траншеях) із середньою корозійною активністю без блукальних струмів;

• за наявності небезпеки механічних пошкоджень без розтягувальних зусиль в експлуатації.

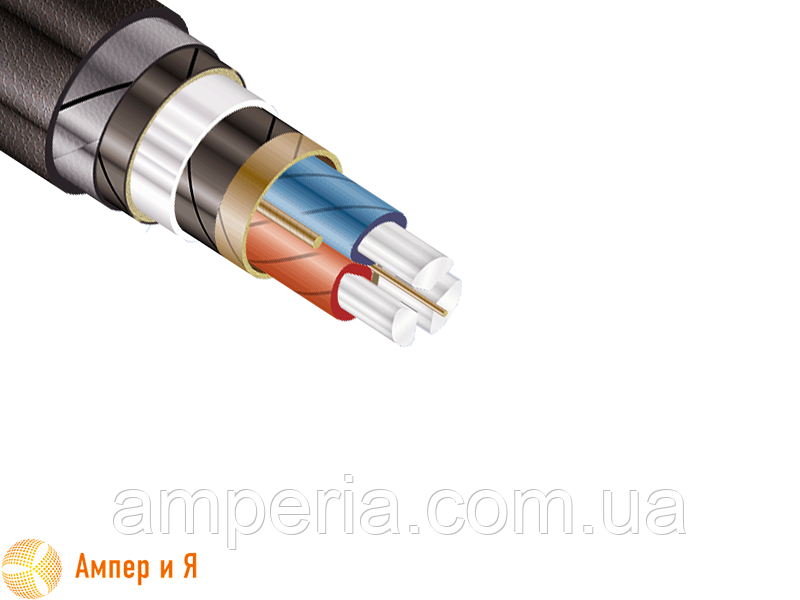

Елементи конструкції ЦААБл:

1. Алюмінієва струмопровідна жила.
2. Паперова просочена ізоляція. Просочена в'язким або нестікаючим ізоляційним просочувальним складом.
3. Джгут із кабельного паперу.
4. Поясна паперова ізоляція, просочена в'язким або нестікаючим ізоляційним просочувальним складом.
5. Екран з електропровідного паперу .
6. Алюмінієва оболонка.
7. Подушка під броню зі шаром пластмасових стрічок.
8. Броня з двох сталевих стрічок.
9. Зовнішній покрив зі скляної або кабельної пряжі та покриття, що оберігає кабель від злипання.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

Розшифрування кабелю ЦААБл:

• Ц — паперова ізоляція, просочена нестікаючим складом;
• А — алюмінієва жила;
• А — алюмінієва оболонка;
• Б - броня зі сталевих стрічок;
• л — у складі подушки додаткова одна лавсанова стрічка.
