Кабель АВБбШв 4x25 (Ж)-1

Кабель силовий бронований АВБбШв 4x25 (Ж)-1

Кабелі силові АВБбШв з алюмінієвими ТПЖ, із ізоляцією з ПВХ пластикату, броньовані сталевими поцинкованими стрічками, із захисним шлангом із ПВХ-пластикату. Силові кабелі призначені для передавання та розподілу електричної енергії в стаціонарних установках на номінальну змінну напругу 1,0 кВ частоти 50 Гц або на постійну напругу у 2,4 рази більше змінної напруги.

Кабелі застосовуються для прокладання:

• одиночною прокладкою;
• у приміщеннях, у сухих каналах і тунелях, в умовах агресивного середовища;
• у місцях, де можливі механічні дії на кабель, зокрема незначні зусилля.

Вироби цієї марки відповідають вимогам:

• стійкість до поширення полум'я під час одиночного прокладання.

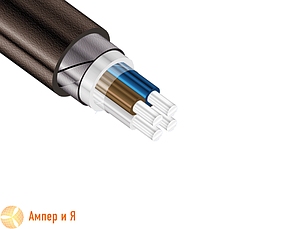

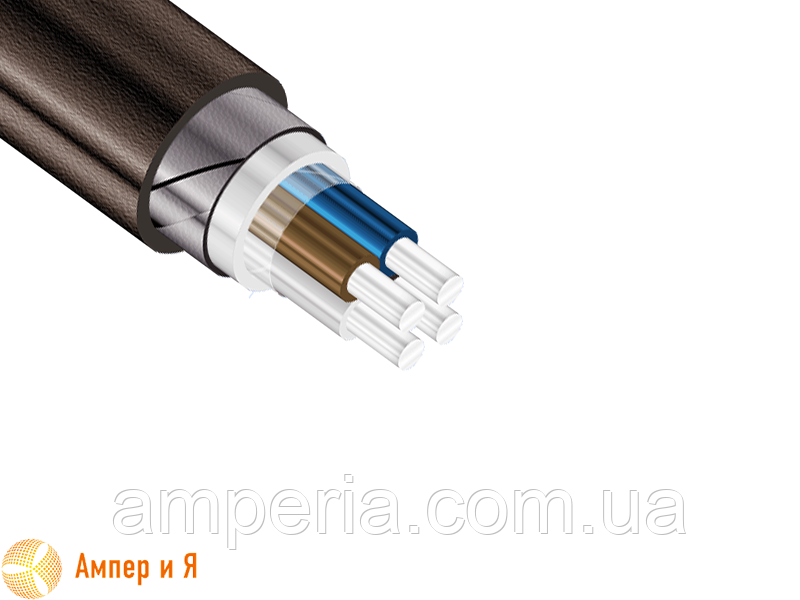

Елементи конструкції кабелю АВБбШв

1. Алюмінієва струмопровідна жила.
2. Ізоляція з ПВХ пластикату.
3. Обмотка ПЕТ плівкою.
4. Поясна ізоляція з ПВХ стрічок.
5. Броня з двох сталевих поцинкованих стрічок.
6. Випресований захисний шланг із ПВХ пластикату.

Технічні характеристики

Розшифрування кабелю АВББШв

А - Алюмінієва струмопровідна жила;
В - Ізоляція жил із полівінілхлоридного пластикату;
Б - Броня з двох сталевих стрічок;
б - Без подушки, яка є внутрішньою частиною захисного покриву, накладена під бронею для охорони елементів, що містяться під нею, від корозії та механічних пошкоджень стрічками або дротами броні;
Шв - Захисний покрив у формі випресованого шланга з полівінілхлоридного пластикату;
ож - суцільнотягнута жила.
