Ізолятор полімерний ЛК 70-20-3-02
Ізолятор полімерний ЛК 70-20-3-02
Призначений для ізоляції та кріплення струмовідних частин на повітряних лініях електропередачі змінної напруги до 20 кВ частотою 50 Гц. Виконує функцію механічної опори та електричної ізоляції.
Номінальна напруга: до 20 кВ.
Номінальна частота: 50 Гц.
Мінімальна руйнівна сила при розтягуванні: 70 кН (фактично 83–100 кН).
Довжина колії витоку: не менш ніж 930 мм (фактично 945 мм).
Витримувана напруга промислової частоти у сухому стані: не менш ніж 65 кВ (фактично 152 кВ).
Витримувана напруга промислової частоти під дощем: не менш ніж 50 кВ (фактично 124 кВ).
Витримувана напруга грозового імпульсу (1,2/50): не менш ніж 125 кВ (фактично 148 кВ).
Маса: не більш ніж 1,7 кг (фактично 1,5 кг).
Матеріал: склоепоксидний стрижень, оболонка з кремнійорганічної гуми, металеві наконечники.
Призначення: ізоляція та кріплення струмовідних частин на ЛЕП.
Умови експлуатації: від –40 °C до +60 °C.

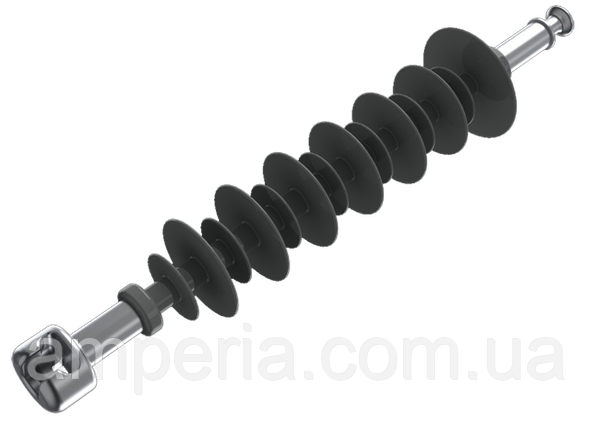

Примітка: фото виробу носить довідковий характер. Реальний вигляд може відрізнятися.
| Найменування показників | Числові значення показників | |
| Норма | Фактичні | |
| Номінальна напруга, кВ | 20 | |
| Руйнувальна механічна сила під час розтягування, не менше ніж, кН | 70 | 83-100 |
| Довжина колії витоку, не менше ніж, мм | 930 | 945 |
|
Витримувана напруга промислової частоти, не менше ніж, кВ: - у сухому стані - під дощем |
65 50 |
152 124 |
| Витримувана напруга грозового імпульсу "1,2/50", не менше ніж, кВ | 125 | 148 |
| Маса, не більше ніж, кг: | 1,7 | 1,5 |
| Основні | |
|---|---|
| Країна виробник | Україна |
| Тип | Ізолятор |
| Тип ізолятора | Лінійний |
| Вид диэлектрика | Твердий |
| Рід установки | Зовнішня |
| Напруга | 20 кВ |
| Маса | 1.5 кг |
| Габаритні розміри | |
| Довжина | 480 мм |
| Діаметр | 120 мм |
| Додаткові характеристики | |
| Матеріал корпусу | Полімер |
| Користувальницькі характеристики | |
| Довжина шляху витоку зовнішньої ізоляції | 945 |
- Ціна: 840 ₴
