Ізолятор полімерний ЛК 70-35-3Ц-02

Ізолятор полімерний ЛК 70-35-3Ц-02

Призначений для ізоляції та кріплення струмовідних частин на повітряних лініях електропередачі змінної напруги до 35 кВ частотою 50 Гц. Виконує функцію механічної опори та електричної ізоляції.

Номінальна напруга: до 35 кВ.
Номінальна частота: 50 Гц.
Мінімальна руйнівна сила при розтягуванні: 70 кН (фактично 83–100 кН).
Довжина колії витоку: 1150 мм.
Витримувана напруга промислової частоти у сухому стані: 80 кВ.
Витримувана напруга промислової частоти під дощем: 142 кВ.
Витримувана напруга грозового імпульсу (1,2/50): 268,7 кВ.
Маса: 1,6 кг.
Матеріал: склоепоксидний стрижень, оболонка з кремнійорганічної гуми, металеві наконечники.
Призначення: ізоляція та кріплення струмовідних частин на ЛЕП.
Умови експлуатації: від –40 °C до +60 °C.

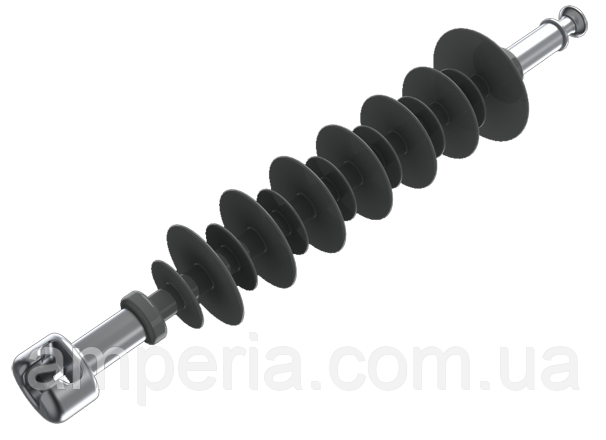

Примітка: фото виробу носить довідковий характер. Реальний вигляд може відрізнятися.

Розшифрування умовного позначення

• Л – лінійний підвісний ізолятор.
• К – матеріал оболонки (кремнійорганічна гума).
• 70 – нормована механічна руйнівна сила при розтягуванні, кН.
• 35 – номінальна напруга лінії електропередачі, кВ.
• 3 – район застосування за ступенем забрудненості атмосфери (СЗА).
• Ц – суцільнолита захисна оболонка.
• 02 – модифікація виробу.
