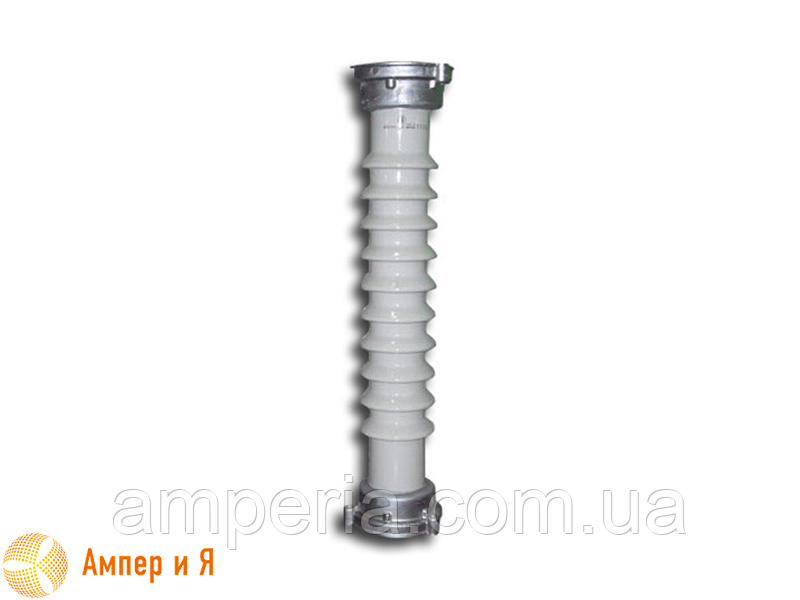

Розрядник РВС-35

Розрядник РВС-35

Розрядники РВС-35 вентильні призначені для захисту від атмосферних перенапруг ізоляції електрообладнання змінного струму частотою 50 і 60 Гц. Виготовляються для мереж із будь-якою системою заземлення нейтралі.

Призначені для експлуатації в районах із помірним і тропічним кліматом.

• Температура навколишнього середовища від -45 до +40 °C.
• Висота встановлення над рівнем моря не більш ніж 1000 м.
• Відносна вологість повітря за температури +25 °C до 100%.

Комплектація розрядників РВС-35 складається з двох основних частин:

1. блока багаторазового іскрового проміжку, до якого входять кілька послідовно з'єднаних одиничних іскрових проміжків, шунтованих підковоподібними нелінійними резисторами, призначеними для вирівнювання розподілу напруги. Іскристі проміжки поміщені в порцелянові циліндри.
2. робочого резистора, складеного з набору вілітових дисків, включених послідовно.

Умовне позначення розрядника РВС-35:

Р - розрядник;

В - вентильний;

С - станційний;

35 - клас напруги в кВ.
