Роз'єднувач РЛНДз-10/630 У1

Роз'єднувач РЛНДз-10/630 У1

Призначений для створення видимого розриву електричного ланцюга з метою гарантування безпечного обслуговування електротехнічного обладнання. Для увімкнення та вимкнення під напругою пошкоджених ділянок ланцюга високої напруги. Для вимкнення та вмикання струму холостого ходу трансформаторів. Для заземлення відключених ділянок електричної мережі.

Рід установки: зовнішня.
Кількість полюсів: 3 шт.
Номінальна напруга: 10 кВ.
Номінальний струм: 630 А.
Номінальна частота: 50 Гц.
Кількість опорних ізоляторів: 6 шт.
Маса: 43 кг.
Конструктивне виконання приводу: важіль.
Тип приводу: ручний привід.
Габаритні розміри: довжина 1045 мм; висота 450 мм; ширина 510 мм.
Кліматичне виконання та категорія розміщення: У1.
Матеріал ізоляційних деталей: порцеляна з посиленим виробленням ізоляції (Б).
Призначення: комутація, ізоляція та заземлення ділянок електричних мереж високої напруги.
Умови експлуатації: від –45 °C до +40 °C.

Розшифрування умовного позначення:

• РЛНД – роз’єднувач лінійний зовнішній пристрій, двоколонний;
• з – наявність заземлювача (вбудований заземлювач у складі роз’єднувача);
• 10 – номінальна напруга, кВ;
• Б – посилене вироблення ізоляції;
• 630 – номінальний струм, А;
• У1 – кліматичне виконання й категорія розміщення.

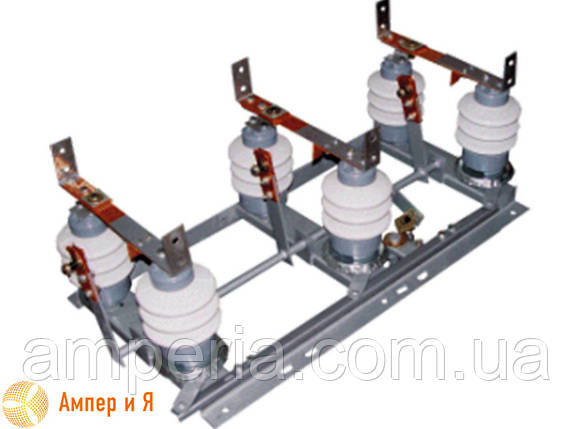

Примітка: фото виробу носить довідковий характер; Реальний вигляд може відрізнятися.
