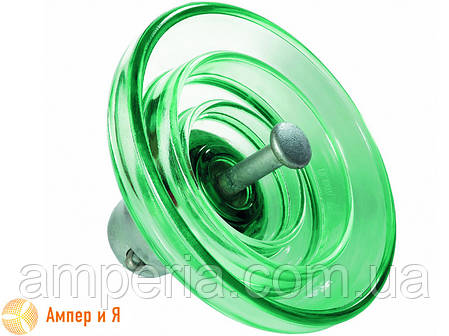

Ізолятор підвісний скляний ПС-160Д

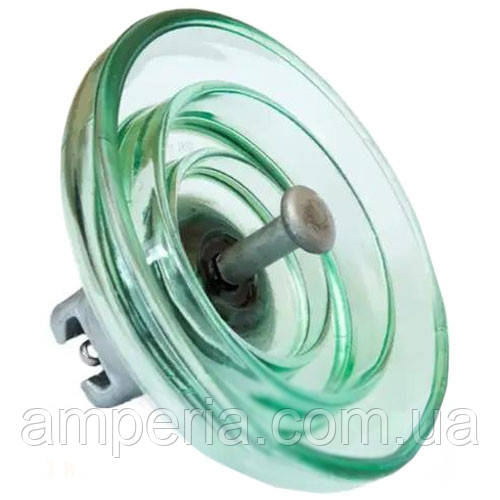

Скляний ізолятор підвісний ПС-160Д

Лінійні підвісні ізолятори використовуються для ізоляції та кріплення проводів на підстанціях, електростанціях, лініях електропередачі (ЛЕП) та розподільних пристроях. Моделі типу ПС зазвичай виготовляються із загартованого скла та є найпопулярнішим різновидом лінійної ізоляції. Вони розраховані на роботу в мережах напругою від 110 до 750 кВ змінного струму.

Завдяки своїй двокрилій конструкції, модель ПС-160Д забезпечує стабільну роботу лінійних прольотів високовольтних мереж в умовах високих механічних та електричних навантажень.

Структура умовного позначення ізолятора ПС-160Д:

• П — тип ізолятора (підвісний);
• С — матеріал ізоляційної деталі (скло);
• 160 — мінімальне механічне руйнівне навантаження, кН;
• Д — конфігурація скляної деталі (двокрила) або індекс модернізації виробу.

Скляні підвісні ізолятори відрізняються від фарфорових (порцелянових) аналогів вищою механічною міцністю та меншими габаритами. Загартоване скло має високу однорідність складу, що дозволяє стабілізувати фізико-технічні характеристики та значно покращити електротехнічні властивості виробу під час тривалої експлуатації.

Технічні характеристики та параметри:

• маркування продукції: ПС-160Д;
• тип ізолятора: підвісний;
• матеріал ізоляційної деталі: загартоване скло;
• мінімальне механічне руйнівне навантаження: 160 кН;
• діаметр ізолювальної деталі: 280 мм;
• будівельна висота: 146/170 мм;
• довжина шляху витоку: 385 мм;
• сферичне з'єднання: 20 мм;
• загальна маса виробу: 6,13 кг.

Сфера застосування та переваги:

Ізолятори виготовляються зі спеціального загартованого скла, яке відрізняється високою механічною міцністю, однорідністю складу та стабільністю електротехнічних характеристик протягом усього періоду експлуатації. Скляна конструкція забезпечує легкість візуальногольного контролю стану ізолятора безпосередньо під час обходу лінії, оскільки при пошкодженні скляна спідниця просто руйнується, що дозволяє монтажникам швидко виявити дефектний елемент гірлянди.
