Загальна характеристика

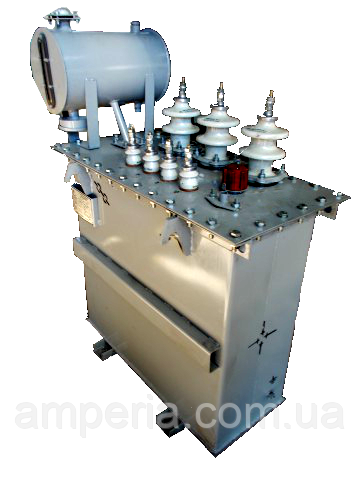

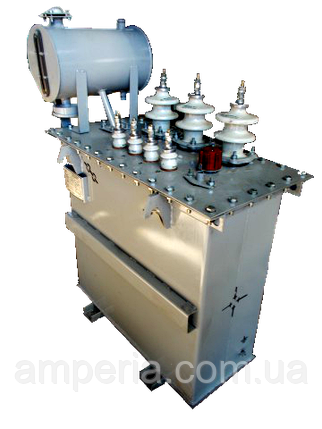

Трансформатор силовий трифазний двообмотувальний оливний загального призначення потужністю 160 кВА напругою 6 кВ і 10 кВ призначений для потреб народного господарства внутрішнього та зовнішнього встановлення.
Силові трансформатори ТМ-160 кВА 10 (6) кВ випускаються з номінальною напругою первинного обмотування (високої напруги) до 10 кВ включно та вторинного обмотування (низької напруги) — 0,4 кВ. Схема та група з'єднань – У/Ун -0; Д/Ун –11.
Напруга регулюється без збудження. Для цього трансформатори ТМ обладнані високовольтними перемикачами, які приєднуються до обмотування високої напруги та дають змогу регулювати напругу ступенем за вимкненого від мережі трансформатора з боку НН і ВН з діапазоном +2 х 2.5%.
Умови експлуатації трансформатора ТМ
Висота над рівнем моря — до 1000 м.
Температура навколишнього повітря:
- для помірного клімату — від -45 0З до +40 0С (виповнення «У»);
- для холодного клімату — від -60 0З до +40 0З (виповнення «ХЛ»).
Відносна вологість повітря — не більш ніж 80% за +25 0С.
Трансформатори ТМ не призначені для роботи:
- у вибухобезпечному та агресивному середовищі (вмістящому гази, випаровування, пил підвищеної концентрації тощо);
- під час вібрації та трясіння;
— у разі частих увімкнень із боку живлення до 10 разів на добу.
Конструкція трансформаторів

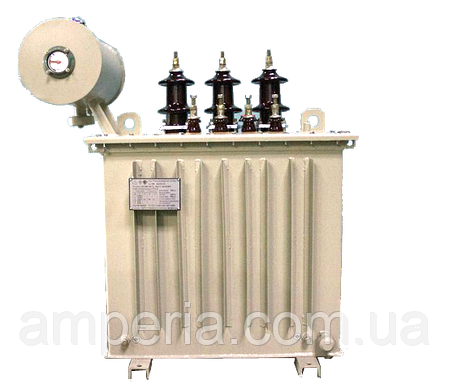

Баки трансформаторів типу ТМ прямокутної форми. Для підіймання бака та трансформатора в зборі використовуються гаки, розташовані під верхньою рамою бака. На кришці бака є кран (корок) для заливання оливи, внизу бака є корок для спуску оливи, кран (корок) для взяття проби, болт заземлення.
Активна частина складається з магнітопроводу, виготовленого з холоднокатаної електротехнічної сталі, обмоток і високовольтного перемикача.
Обмотки трансформаторів алюмінієві або мідні.
Вводи ВН і НН зовнішньої установки, знімні, ізолятори прохідні порцелянові. Під час струму введення 1000 А й вище у верхній частині струмовідного стрижня кріпиться спеціальний контактний затискач із лопаткою, що забезпечує приєднання плоскої шини. Вводи ВН і НН розташовані на кришці.
Оливарозширювач забезпечує наявність оливи у всіх режимах роботи трансформатора та коливань температури довкілля.
Повітрозасушувач для захисту оливи від впливу зовнішнього повітря заповнений силікагелем, який поглинає вологу, що надходить у трансформатор.
Олія для контролю рівня оливи, закріплена на торці оливорозширювача, має три контрольні позначки, що відповідають рівню оливи в неробному трансформаторі за різних температур:
- – 45 0С, + 15 0С, + 40 0С — виготовлення «У»;
- – 60 0С, + 15 0С, + 40 0С — виготовлення «ХЛ».
Для вимірювання температури верхніх шарів оливи в баку на кришці трансформатора встановлений термометр.
