Кабель силовий броньований АСБл 10 3x70
Кабелі силові з алюмінієвими струмопровідними жилами, з паперовою просоченою ізоляцією, у свинцевій оболонці, броньовані сталевими стрічками.
Кабелі застосовуються для прокладання:
- у землі (траншеях) з високою корозійною активністю без блукальних струмів;
- у землі (траншеях) із середньою корозійною активністю, зокрема з наявністю блукаючих струмів;
- у шахтах, безпечних за газом і пилом, за наявності небезпеки механічних пошкоджень і відсутності розтягувальних зусиль в експлуатації.

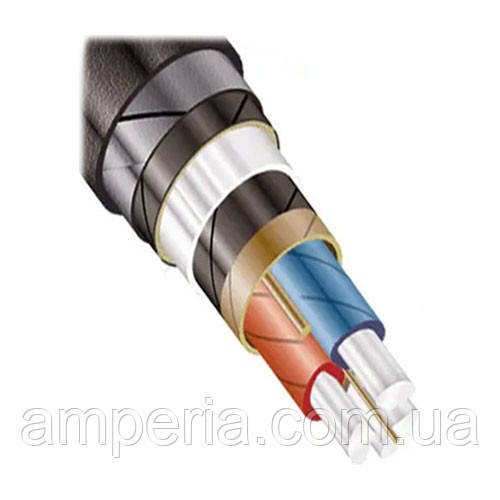

Конструкція кабелю АСБл:
- Метал для провідної жили - алюміній.
- Паперова просочена ізоляція.
- Джгут із кабельного паперу. Для додаткової фіксації струмопровідних елементів у осерді.
- Поясна ізоляція. Осердя покрито екраном із кабельного паперу з з в'язким просоченням.
- Екран з електропровідного паперу.
- Свинцева оболонка.
- Подушка під броню із шаром пластмасових стрічок (що містить бітум, крепований папір, полівінілхлоридну плівку).
- Стрічкове сталеве бронювання з двох сталевих стрічок.
- Зовнішній шар із волокнистого матеріалу.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
| Номінальна напруга | кВ | 10 |
| Число та номінальний переріз струмопровідних жил | мм 2 | 3 x 70 |
| Товщина ізоляції між жилами | мм | 5.5 |
| Товщина ізоляції жила-оболонка | мм | 4 |
| Товщина оболонки | мм | 1.42 |
| Діапазон робочих температур | ° С | -50 . . . +50 |
| Мінімальний радіус вигину під час прокладання | мм | 675 |
| Різниця рівнів по трасі прокладки, не більш ніж | м | 15 |
| Зовнішній діаметр металевої оболонки (довідково) | мм | 33 |
| Розрахунковий зовнішній діаметр кабелю (довідково) ** | мм | 45 |
| Маса кабелю (орієнтовно) | кг/км | 3990 |
Розшифрування кабелю АСБЛ:
- А - Алюмінієва струмопровідна жила;
- С - Свинцева оболонка;
- Б - Броня з двох сталевих стрічок;
- л — У подушці під бронею є шар із пластмасових стрічок.
| Основні | |
|---|---|
| Виробник | Південкабель |
| Країна виробник | Україна |
| Тип дроту | Силовий |
| Конструкція кабелю | Жорстка |
| Конструктивні особливості | |
| Кількість жил | 3 |
| Перетин жили | 70 кв.мм |
| Наявність ізоляції | Так |
| Матеріал ізоляції | Просочена паперова ізоляція |
| Материал оболочки | Металева стрічка |
| Механічні характеристики | |
| Мінімальна робоча температура | -50 град. |
| Максимальна робоча температура | 50 град. |
| Мінімальний радіус вигину | 675 мм |
- Ціна: 1 415,72 ₴/м
