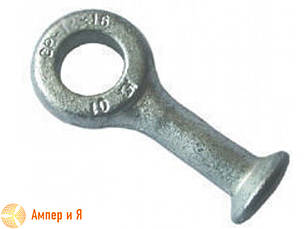

Сережка (серга) СР-7-16

Серга СР-7-16

Призначена для складання ізолюючих підвісок дротів і грозозахисних тросів повітряних ліній електропередачі. Сережки ніжкою з'єднуються з шапкою підвісного ізолятора або вушком. Водночас розміри гнізд шапок ізоляторів і вушок мають відповідати умовним розмірам ніжок сережок (ГОСТ 27396-93).

Сережки з однолапчастою проушиною мають з'єднуватися з арматурою, що має дволапчасту провушину (ГОСТ 11359-75). Руйнівне навантаження сережки має відповідати руйнівному навантаженню зчепленої арматури, що з'єднується з нею. Вибір сережки для комплектування ізолювальних підвісок і тросових кріплень повітряних ліній електропередачі здійснюється залежно від типу ізолятора або вушка.

Серга СР використовується для повітряних ліній електропередачі напругою 6-10 кВ і забезпечує рухливість у двох площинах при з'єднанні з U-подібними болтами.

В умовному позначенні серги СР-7-16 цифри після першого дефісу позначають руйнівне навантаження в транспортному засобі, після другого дефісу - встановлений розмір сферичного шарнірного з'єднання.

Розміри та технічна характеристика:

D - 17 мм;

d - 17 мм;

D1 - 42 мм;

b - 16 мм;

H - 65 мм;

H1 - 99,4 мм;

Руйнівне навантаження - 70 кН.

Маса - 0,3 кг.
