Вузол кріплення для підтримувальних підвісок КГП-12-1

Вузол кріплення для підтримувальних підвісок КГП-12-1

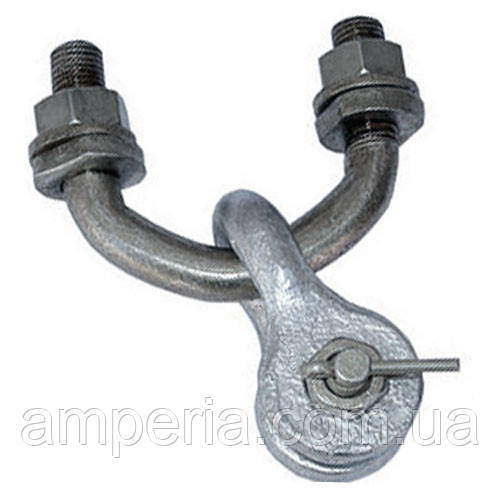

Вузол кріплення КГП-12-1 призначений для монтажу підтримувальних ізолюючих підвісок до опор повітряних ліній електропередачі і конструкцій відкритих розподільчих пристроїв. Виріб забезпечує надійну фіксацію підвісок навіть при відхиленні гирлянди на кути до 45° у поздовжньому та поперечному напрямах, що гарантує механічну стійкість у складних умовах експлуатації.

Основні технічні характеристики:

• номінальне руйнівне навантаження: 120 кН;
• матеріал: сталь;
• маса: 1,72 кг;
• комплектація: скоба СК-12-1А;
• призначення: заміна вузла кріплення КГП-12-1А, знятого з виробництва.

Цей вузол — надійний та перевірений варіант для забезпечення безпечного й довговічного з'єднання ізолюючих елементів з опорами у високовольтних мережах.

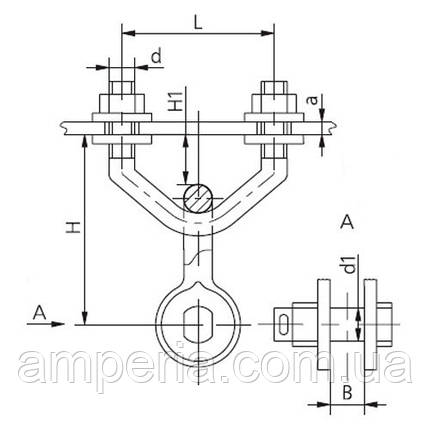

Розміри та технічна характеристика:

L - 80 мм;

H - 104 мм;

H1 - 21 мм;

d - 20 мм;

В - 23 мм;

d1 - 22 мм;

a max - 16 мм;

a min - 12 мм.
