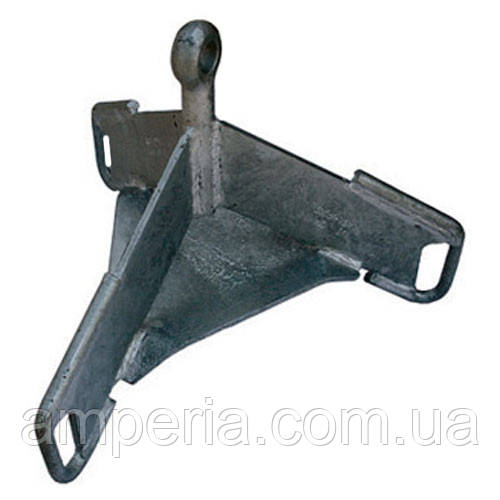

Коромисло триланцюгове універсальне 3КУ-16-1

Коромисло триланцюгове універсальне 3КУ-16-1

Коромисло 3КУ-16-1 — це трипроменевий елемент з однією точкою кріплення, призначений для комплектації триланцюгових ізолюючих підвісок на повітряних лініях електропередачі напругою 330-750 кВ. Забезпечує надійне кріплення трьох проводів фази з відстанню між точками підвісу 400 мм.

Технічні характеристики:

• тип: трипроменеве, з однією точкою кріплення;
• руйнівне навантаження: 160 кН;
• маса: 9,1 кг;
• відстань між точками підвісу: 400 мм;
• сумісність: ізолятори з діаметром тарілки до 300 мм;
• покриття: гаряче цинкування;
• аналог: може замінювати коромисло 3К-16-1;
• розміри (мм):

D - 26;

D1 -14;

H -280;

H1 -320;

Н2 -  70;

b  - 25;

L - 400;

L1 - 460.

Цей виріб широко використовується в магістральних ЛЕП і відповідає вимогам до міцності, надійності та довговічності.
