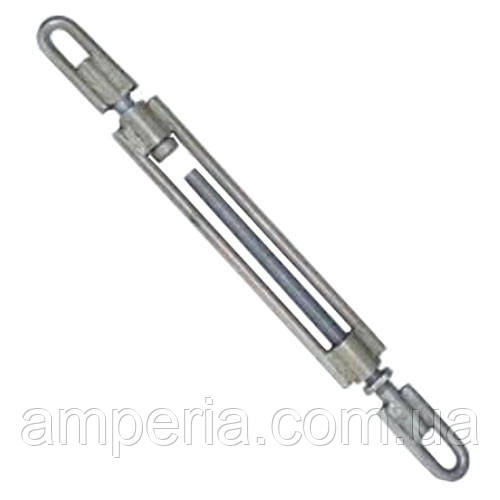

Ланка проміжна з наріззю (талреп) ПTP-16-1

Ланка проміжна з наріззю (талреп) ПTP-16-1

Проміжна ланка ПТР-16-1 - це талреп, призначений для регулювання довжини ізолюючої підвіски. Він дозволяє плавно змінювати довжину шляхом обертання гвинтової нарізки на рухомих деталях.

Конструктивні особливості:

• складається з корпусу-рами та рухомих тяг;
• регулювання довжини здійснюється ломиком, який вставляється між тягами;
• після досягнення потрібної довжини гвинти фіксуються контргайками;
• є сучасним аналогом знятого з виробництва ПТР-16п-1.

Розміри та технічна характеристика:

d - 20 мм;

b - 27 мм;

В - 45 мм;

H - 85 мм;

I - 55 мм;

L1 - 738 мм;

L max - 963 мм;

L min - 698 мм.

Руйнівне навантаження - 156,9 кН.

Маса - 7,18 кг.
