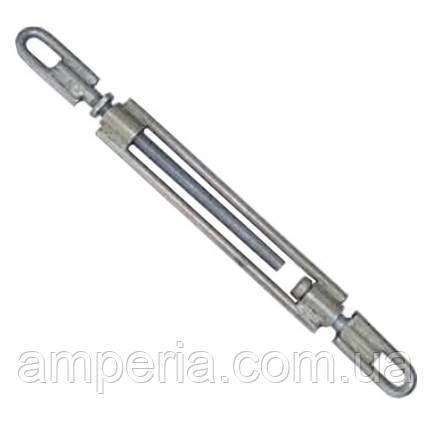

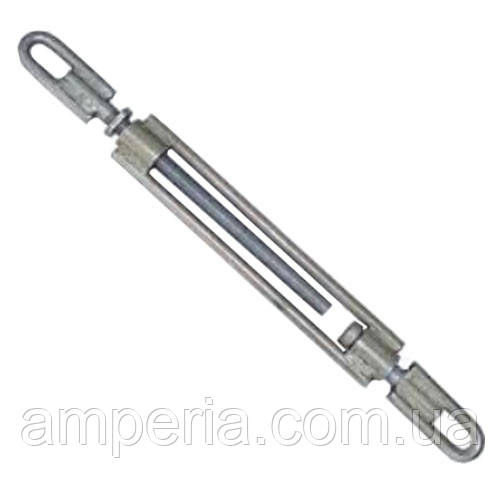

Ланка проміжна з наріззю (талреп) ПTP-10-1

Ланка проміжна з наріззю (талреп) ПTP-10-1

Проміжна ланка ПТР-10-1 - це талреп, призначений для регулювання довжини ізолюючої підвіски. Він дозволяє плавно змінювати довжину шляхом обертання гвинтової нарізки на рухомих деталях.

Конструктивні особливості:

• складається з корпусу-рами та рухомих тяг;
• регулювання довжини здійснюється ломиком, який вставляється між тягами;
• після досягнення потрібної довжини гвинти фіксуються контргайками;
• є сучасним аналогом знятого з виробництва ПТР-10п-1.

Розміри та технічна характеристика:

d - 16 мм;

b - 20 мм;

В - 34 мм;

H - 68 мм;

I - 45 мм;

L1 - 618 мм;

L max - 819 мм;

L min - 586 мм.

Руйнівне навантаження - 88.26 кН.

Маса - 3,8 кг.
