Ланка проміжна трилапчаста перехідна ПРТ-21-1

Ланка проміжна трилапчаста перехідна ПРТ-21-1

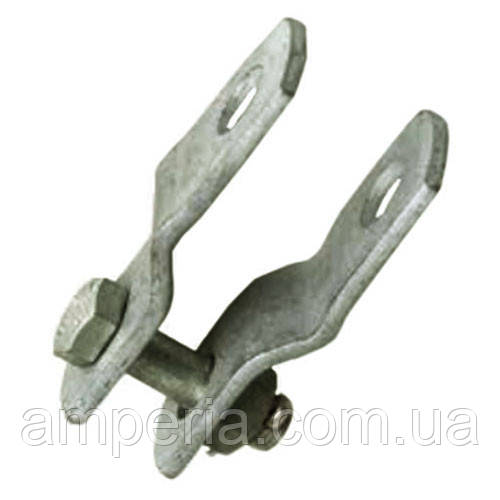

Промланка ПРТ-21-1 - це перехідна трилапчаста проміжна ланка, яка використовується для переходу між арматурою різних рядів навантаження. З одного боку вона має однолапчасту проушину, а з іншого – дволапчасту проушину.

Конструктивні особливості:

складається з двох пластин із перегином;

одна сторона утворює однолапчасту проушину, а інша – дволапчасту, з'єднану пальцем, гайкою та шплінтом.

Промланка ПРТ-21-1 призначена для заміни знятої з виробництва промланки ПРТ-20-1.

Розміри та технічна характеристика:

d - 28 мм;

D - 29 мм;

b - 28 мм;

В - 29 мм;

H -56 мм;

B1 -98 мм;

L - 115 мм;

L1 - 185 мм.

Руйнівне навантаження - 210 кН.

Маса - 2,3 кг.
