Ланка проміжна трилапчаста перехідна ПРТ-16/12-2

Ланка проміжна трилапчаста перехідна ПРТ-16/12-2

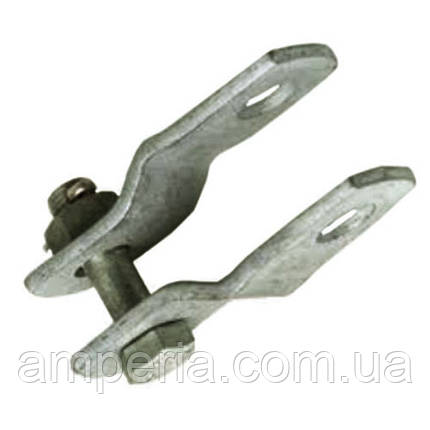

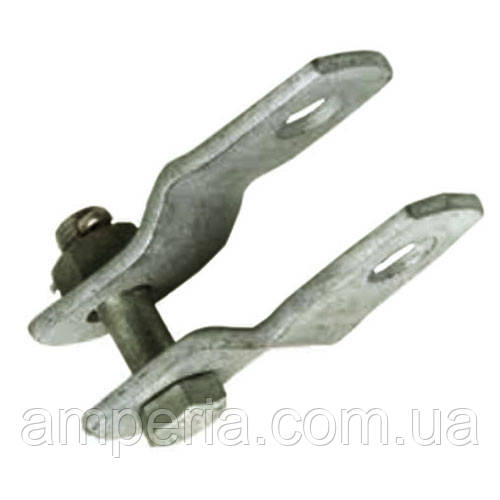

Промланка ПРТ-16/12-2 - це перехідна трилапчаста проміжна ланка, яка використовується для переходу між арматурою різних рядів навантаження. З одного боку вона має однолапчасту проушину для 16-тонного ряду (160 кН), а з іншого – двохлапчасту проушину для 12-тонного ряду (120 кН).

Конструктивні особливості:

складається з двох пластин із перегином;

одна сторона утворює однолапчасту проушину, а інша – двохлапчасту, з'єднану пальцем, гайкою та шплінтом;

використовується як заміна промланки ПРП-12-1, яка знята з виробництва.

Розміри та технічна характеристика:

d - 22 мм;

D - 26 мм;

b - 25 мм;

В - 23 мм;

H -56 мм;

B1 - 78 мм;

L - 110 мм;

L1 - 175 мм.

Руйнівне навантаження - 120 кН.

Маса - 1,5 кг.
