Ланка проміжна трилапчаста перехідна ПРТ-12/7-2

Ланка проміжна трилапчаста перехідна ПРТ-12/7-2

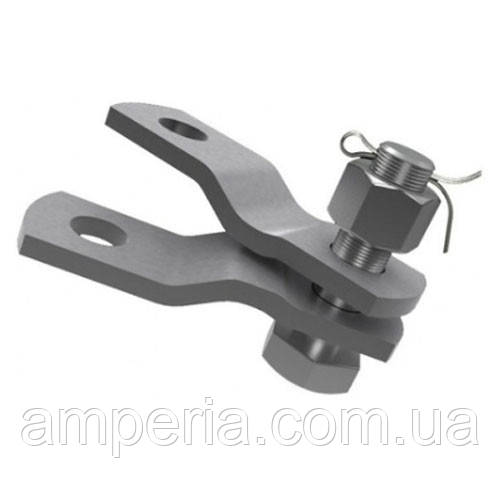

Промланка ПРТ-12/7-2 - це перехідна трилапчаста проміжна ланка, яка використовується для переходу між арматурою різних рядів навантаження. З одного боку вона має однолапчасту проушину, а з іншого – дволапчасту проушину.

Конструктивні особливості:

складається з двох пластин із перегином;

одна сторона утворює однолапчасту проушину, а інша – дволапчасту, з'єднану пальцем, гайкою та шплінтом;

використовується як заміна промланки ПРП-6-3 та ПРП-7-3, які зняті з виробництва.

Розміри та технічна характеристика:

d - 16 мм;

D - 23 мм;

b - 22 мм;

В - 17 мм;

H -45 мм;

B1 - 61 мм;

L - 95 мм;

L1 - 145 мм.

Руйнівне навантаження - 70 кН.

Маса - 0,7 кг.
