Ланка проміжна трилапчаста перехідна ПРТ-7/21-2

Ланка проміжна трилапчаста перехідна ПРТ-7/21-2

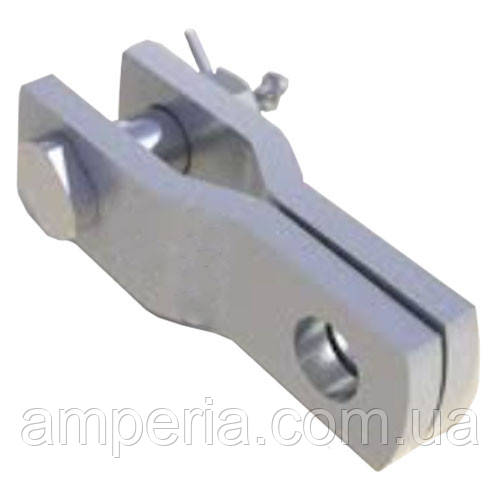

Промланка ПРТ-7/21-2 - це перехідна трилапчаста проміжна ланка, яка використовується для переходу між арматурою різних рядів навантаження. З одного боку вона має однолапчасту проушину, а з іншого – дволапчасту проушину.

Конструктивні особливості:

складається з двох пластин із перегином;

одна сторона утворює однолапчасту проушину, а інша – дволапчасту, з'єднану пальцем, гайкою та шплінтом;

використовується як заміна промланки ПРП-6-5 та ПРП-7-5, які зняті з виробництва.

Розміри та технічна характеристика:

d - 28 мм;

D - 17 мм;

b - 16 мм;

В - 29 мм;

H -45 мм;

B1 - 83 мм;

L - 105 мм;

L1 - 160 мм.

Руйнівне навантаження - 70 кН.

Маса - 1,1 кг.
