Ланка проміжна трилапчаста перехідна ПРТ-7/16-2

Ланка проміжна трилапчаста перехідна ПРТ-7/16-2

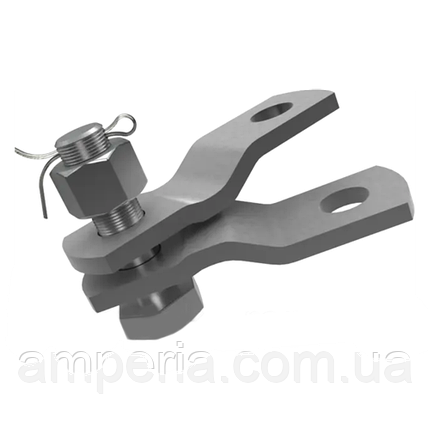

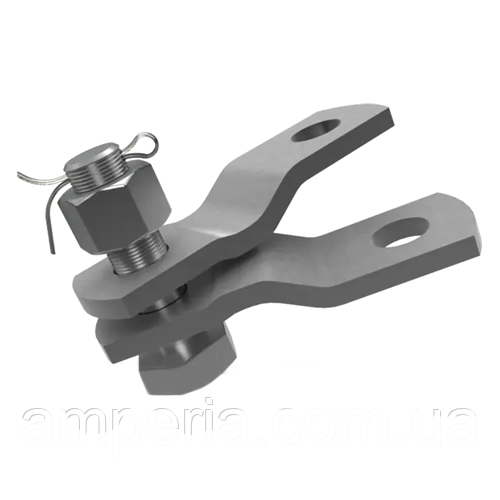

Промланка ПРТ-7/16-2 - це перехідна трилапчаста проміжна ланка, яка використовується для переходу між арматурою різних рядів навантаження. З одного боку вона має однолапчасту проушину, а з іншого – дволапчасту проушину.

Конструктивні особливості:

складається з двох пластин із перегином;

одна сторона утворює однолапчасту проушину, а інша – дволапчасту, з'єднану пальцем, гайкою та шплінтом;

використовується як заміна промланки ПРП-6-1 та ПРП-7-1, які зняті з виробництва.

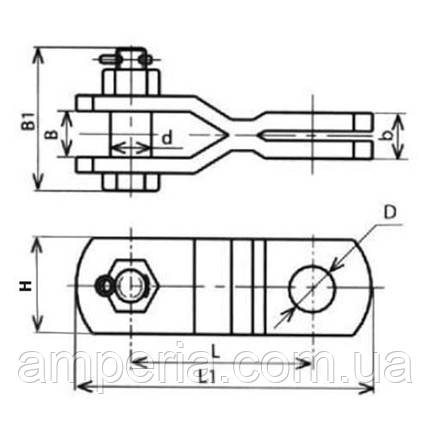

Розміри та технічна характеристика:

d - 25 мм;

D - 17 мм;

b - 16 мм;

В - 26 мм;

H -45 мм;

B1 - 78 мм;

L - 95 мм;

L1 - 145 мм.

Руйнівне навантаження - 70 кН.

Маса - 0,96 кг.
