Ланка проміжна трилапчаста перехідна ПРТ-7/12-2

Ланка проміжна трилапчаста перехідна ПРТ-7/12-2

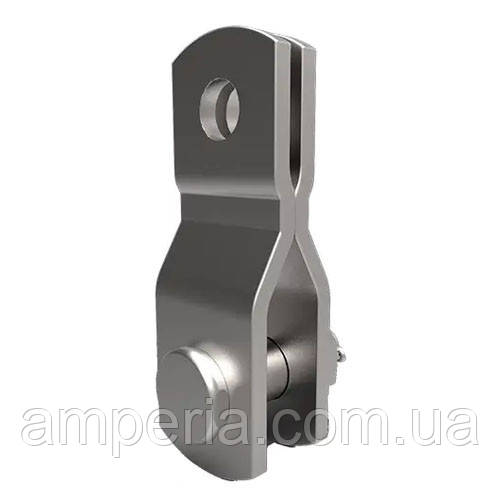

Промланка ПРТ-7/12-2 - це перехідна трилапчаста проміжна ланка, яка використовується для переходу між арматурою різних рядів навантаження. З одного боку вона має однолапчасту проушину для 7-тонного ряду (70 кН), а з іншого – двохлапчасту проушину для 12-тонного ряду (120 кН).

Конструктивні особливості:

складається з двох пластин із перегином;

одна сторона утворює однолапчасту проушину, а інша – двохлапчасту, з'єднану пальцем, гайкою та шплінтом;

використовується як заміна промланки ПРП-6-2 та ПРП-7-2, які зняті з виробництва.

Розміри та технічна характеристика:

d - 22 мм;

D - 17 мм;

b - 16 мм;

В - 23 мм;

H -45 мм;

B1 - 73 мм;

L - 95 мм;

L1 - 145 мм.

Руйнівне навантаження - 70 кН.

Маса - 0,9 кг.
