Сережка (серга) СР-21-20

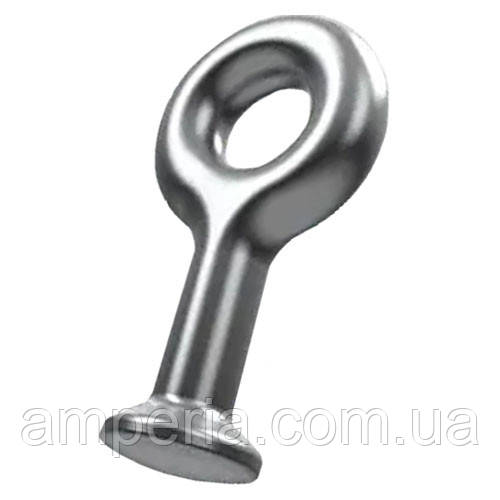

Сережка СР-21-20

Призначена для складання ізолюючих підвісок дротів і грозозахисних тросів повітряних ліній електропередачі. Сережки ніжкою з'єднуються з шапкою підвісного ізолятора або вушком. Водночас розміри гнізд шапок ізоляторів і вушок мають відповідати умовним розмірам ніжок сережок (ГОСТ 27396-93).

Сережки з однолапчастою проушиною мають з'єднуватися з арматурою, що має дволапчасту проушину (ГОСТ 11359-75). Руйнівне навантаження сережки має відповідати руйнівному навантаженню зчепленої арматури, що з'єднується з нею. Вибір сережки для комплектування ізолювальних підвісок і тросових кріплень повітряних ліній електропередачі здійснюється залежно від типу ізолятора або вушка.

Серга СР використовується для повітряних ліній електропередачі напругою 6-10 кВ і забезпечує рухливість у двох площинах при з'єднанні з U-подібними болтами.

В умовному позначенні серги СР-21-20 цифри після першого дефісу позначають руйнівне навантаження в транспортному засобі, після другого дефісу - встановлений розмір сферичного шарнірного з'єднання.

Розміри та технічна характеристика:

D - 29 мм;

d - 21 мм;

D1 - 52 мм;

b  -28 мм;

H - 80 мм;

H1 - 127 мм.

Руйнівне навантаження - 210 кН.

Маса - 0,65 кг.
