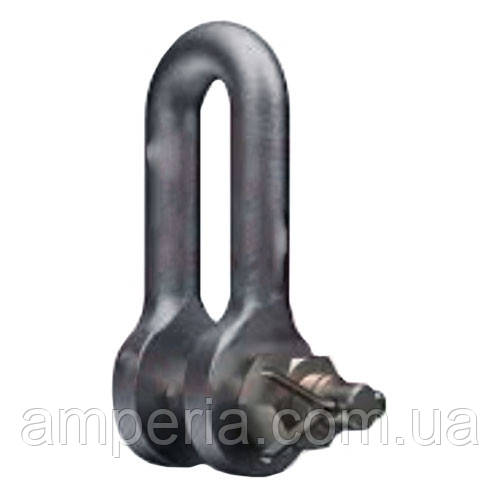

Скоба подовжена СКД-21-1

Скоба подовжена СКД-21-1

Скоба подовжена СКД-21-1 належить до групи зчеплювальної арматури та використовується для прикріплення ізоляторних гірлянд до опор повітряних ліній (ПЛ), а також для приєднання до гірлянд затискачів із дротами та для виконання деяких інших монтажних операцій.

Концептуально виріб складається з U-подібного тіла та двох вушок, у які вставляється замикальний палець-болт. Форма скоби СКД-21-1 забезпечує ланцюгове з'єднання — оптимальне з погляду функціональності та простоти монтажу.

Скоба СКД є перехідною ланкою із шарнірного ланцюгового з'єднання на з'єднання типу "палець-вушко". Також застосовується як перетворювач розташування осі шарнірності, пристрій зчеплення арматури.

Скоба подовжена типу СКД має збільшену будівельну висоту. Застосувувати їх в ізолювальних підвісках рекомендується тільки у виняткових випадках, коли скоби нормальної довжини з якої-небудь причини застосувати неможливо.

Розміри та технічна характеристика:

D - 62 мм;

d - 28 мм;

d1 - 24 мм;

В - 29 мм;

B1 - 108 мм;

H - 115 мм;

H1 - 169 мм.

Руйнівне навантаження - 210 кН.

Маса - 2 кг.
