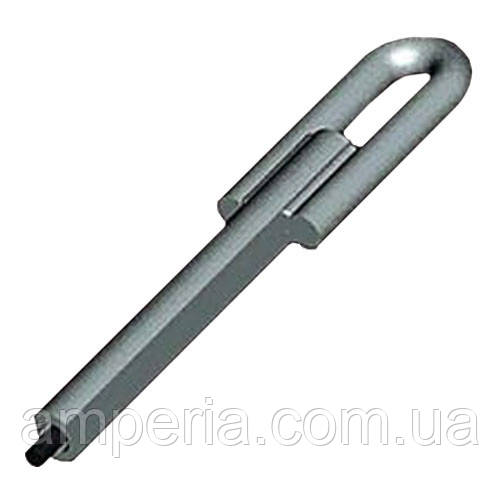

Затискач натяжний пресований НС-50-3

Затискач натяжний пресований НС-50-3

Затискач натяжний пресований НС-50-3 призначений для кріплення сталеалюмінієвих проводів перерізом 50 мм² до натяжних ізолюючих підвісок ліній електропередачі 35-110 кВ.

Основні характеристики:

• марка проводу: АС-50;
• матеріал корпусу: алюмінієвий сплав;
• матеріал анкера: сталь;
• метод монтажу: опресування;
• руйнівне навантаження: 90,37 кН;
• габаритні розміри:

d - 10 мм;

d1 - 18 мм;

D - 26 мм;

B - 18 мм;

L - 285 мм;

l - 120 мм;

• маса: 1,2 кг.

Принцип роботи:

затискач складається з алюмінієвого корпусу з хвостовиком, який монтується методом опресування, забезпечуючи механічне кріплення та електричний контакт між струмопровідною частиною проводу і проводом у шлейфі. Стальний анкер з проушиною опресовується разом зі сталевим сердечником проводу, що гарантує надійне закріплення.

Застосування:

використовується для високовольтних ліній електропередачі 35-110 кВ;

забезпечує стабільне механічне кріплення та довговічний електричний контакт.
