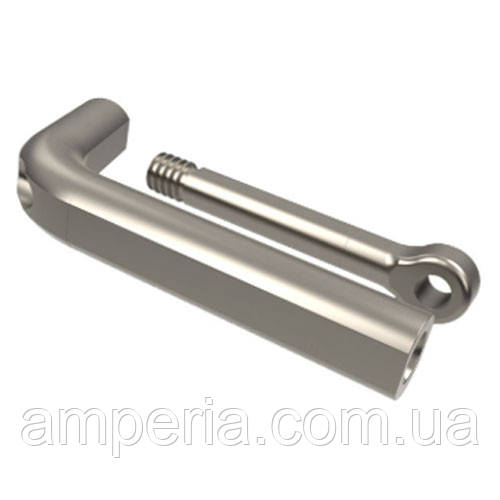

Затискач натяжний пресований НАС-450-1

Затискач натяжний пресований НАС-450-1

Затискач натяжний пресований НАС-450-1 призначений для кріплення сталеалюмінієвих проводів марки АС перерізом 400-450 ммм² до натяжних ізолюючих підвісок ліній електропередачі 220 кВ і вище.

Основні характеристики:

• марка проводу: AC 400/51, AC 400/64​​​​​​​, AC 450/56;
• матеріал корпусу: алюмінієвий сплав;
• матеріал анкера: сталь;
• метод монтажу: опресування;
• руйнівне навантаження: 147,7 кН;
• габаритні розміри:

d - 31,5 мм;

D - 58 мм;

B - 50 мм;

d1 - 26 мм;

S - 25 мм;

I1 - 120 мм;

I2 - 225 мм;

L - 415 мм;

H - 197 мм;

L1 - 443 мм.

• маса: 3,18 кг.

Принцип роботи:

затискач складається з алюмінієвого корпусу з хвостовиком, який монтується методом опресування, забезпечуючи механічне кріплення та електричний контакт між струмопровідною частиною проводу і проводом у шлейфі. Стальний анкер з проушиною опресовується разом зі сталевим сердечником проводу, що гарантує надійне закріплення.

Застосування:

• використовується для високовольтних ліній електропередачі 220 кВ;
• забезпечує стабільне механічне кріплення та довговічний електричний контакт.
