Затискач натяжний пресований НАС-300-1

Затискач натяжний пресований НАС-300-1

Затискач натяжний пресований НАС-300-1 призначений для кріплення сталеалюмінієвих проводів марки АС-300/66 до натяжних ізолюючих підвісок ліній електропередачі 110 кВ і вище.

Основні характеристики:

• марка проводу: АС-300/66;
• матеріал корпусу: алюмінієвий сплав;
• матеріал анкера: сталь;
• метод монтажу: опресування;
• руйнівне навантаження: 142 кН;

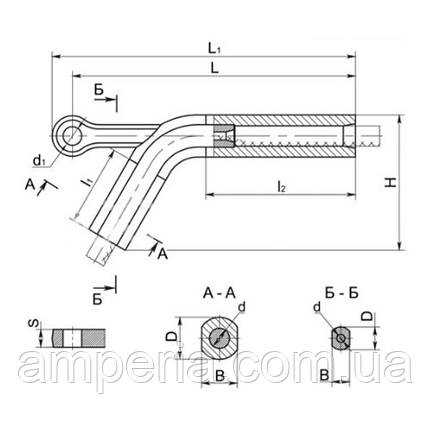

• габаритні розміри:

d - 28 мм;

D - 54 мм;

B - 44 мм;

d1 - 26 мм;

S - 25 мм;

I1 - 110 мм;

I2 - 195 мм;

L - 385 мм;

H - 178 мм;

L1 - 413 мм.

• маса: 2,69 кг.

Принцип роботи:

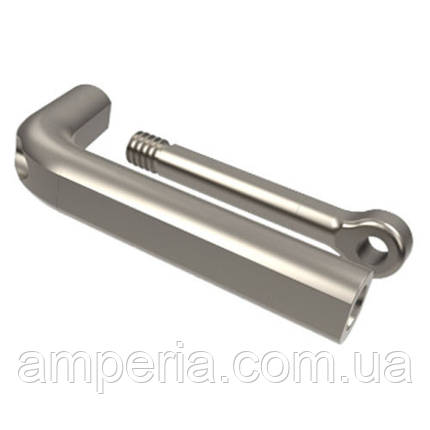

затискач складається з алюмінієвого корпусу з хвостовиком, який монтується методом опресування, забезпечуючи механічне кріплення та електричний контакт між струмопровідною частиною проводу і проводом у шлейфі. Стальний анкер з проушиною опресовується разом зі сталевим сердечником проводу, що гарантує надійне закріплення.

Застосування:

• використовується для високовольтних ліній електропередач 110-220 кВ;
• забезпечує стабільне механічне кріплення та довговічний електричний контакт.
