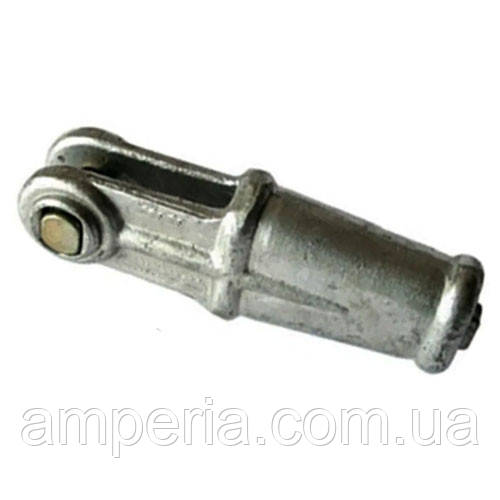

Затискач натяжний клиновий НКК-1-1-Б клин 2

Затискач натяжний клиновий НКК-1-1-Б клин 2

Натяжний клиновий затискач НКК-1-1-Б призначений для кріплення сталеалюмінієвих проводів перерізом 10-50 мм² та сталевих тросів перерізом 25-90 мм² до натяжних ізолюючих підвісок анкерно-кутових опор. Його конструкція забезпечує надійне заклинювання проводу без необхідності його розрізання та дозволяє використовувати для ізольованих проводів СІП-3 після зняття ізоляції.

Основні характеристики:

• напруга лінії: 35-330 кВ;
• матеріал корпусу: ковкий чавун / алюміній;
• матеріал клина:

клин №1: алюміній (для АС) або латунь (для С), для проводів 10-25 мм², тросів до 50 мм²;

клин №2: алюміній (для АС) або латунь (для С), для проводів 25-50 мм², тросів до 90 мм²;

• руйнівне навантаження: 60 кН;
• маса: 0,776 кг;
• сумісні провідники:

клин №1: АС10/1,8, АС16/2,7, АС25/4,2, С35;

клин №2: АС35/6,2, АС50/8,0, С50, С70.

Принцип роботи: затискач заклинює провід всередині корпусу за допомогою спеціального клина:

• клин №1 – для проводів меншого діаметра, що проходять через корпус і фіксуються всередині;
• клин №2 – має збільшений розмір, що дозволяє фіксувати проводи більшого діаметра, рівномірно розподіляючи зусилля.

Застосування:

• НКК – для ПЛ 6-10 кВ та кріплення грозозахисних тросів;
• НК – для ПЛ 10-35 кВ, рідше 110 кВ.

Затискач забезпечує стабільне і довговічне з'єднання проводів без пошкодження їхньої структури.
