Затискач опорний АА-8-3

Затискач опорний АА-8-3

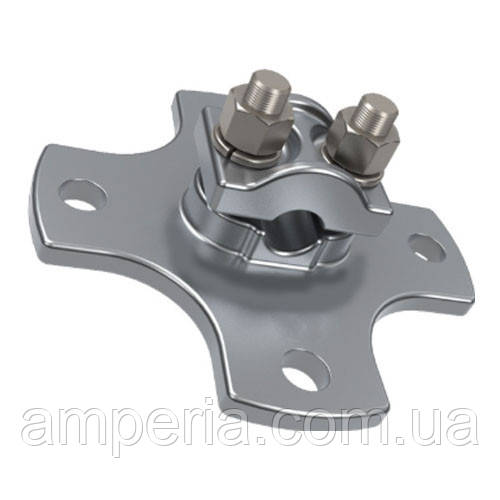

АА-8-3 – це опорний затискач, призначений для кріплення одного порожнистого проводу ПА-500 до опорно-стержневих або опорно-штирових порцелянових чи полімерних ізоляторів відкритих розподільчих пристроїв 110-330 кВ.

Основні характеристики:

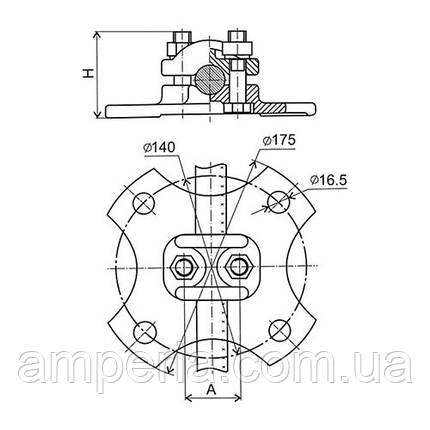

• розміри:

A - 65 мм;

H - 86 мм;

• маса: 0,87 кг;
• руйнівне навантаження: 4,9 кН.

Монтаж та сумісність:

затискач АА-8-3 встановлюється на порцелянові ізолятори (С4-450-I, II; С6-950-I, II) та полімерні ізолятори (ОСК-10-110, ОСК-10-150) із верхнім фланцем 99х99 мм. Для монтажу на ізолятори з фланцями 160х160 або 180х180 мм використовується перехідна пластина.

Під час монтажу опорного затискача АА-8-3 необхідно забезпечити, щоб із чотирьох монтажних отворів кріплення ізолятор та затискач мали парне симетричне розташування відносно осі проводу.

АА-8-3 є оновленою версією та замінює зняті з виробництва моделі АА-8-1, АА-8-2 и АА-207.
