Затискач опорний АА-6-3

Затискач опорний АА-6-3

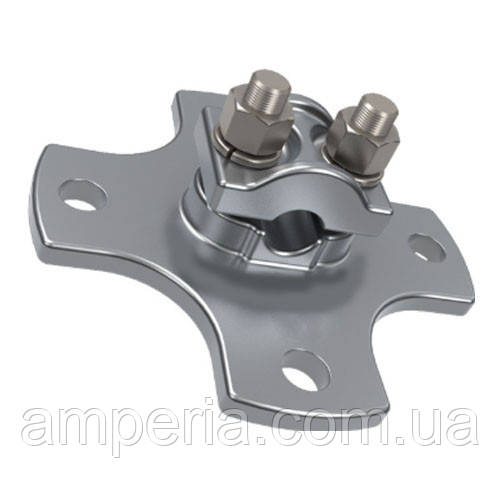

АА-6-3 – це опорний затискач, призначений для кріплення одного алюмінієвого або сталеалюмінієвого проводу діаметром 24-29,4 мм до опорно-стержневих або опорно-штирових порцелянових чи полімерних ізоляторів відкритих розподільчих пристроїв 110-330 кВ.

Основні характеристики:

• діаметр проводу: 24-29,4 мм;
• розміри:

A - 55 мм;

H - 75 мм;

• маса: 0,74 кг;
• руйнівне навантаження: 4,9 кН.

Монтаж та сумісність:

затискач АА-6-3 встановлюється на порцелянові ізолятори (С4-450-I, II; С6-950-I, II) та полімерні ізолятори (ОСК-10-110, ОСК-10-150) із верхнім фланцем 99х99 мм. Для монтажу на ізолятори з фланцями 160х160 або 180х180 мм використовується перехідна пластина.

Під час монтажу опорного затискача АА-6-3 необхідно забезпечити, щоб із чотирьох монтажних отворів кріплення ізолятор та затискач мали парне симетричне розташування відносно осі проводу.

АА-6-3 є оновленою версією та замінює зняті з виробництва моделі АА-6-1, АА-6-2 и АА-206.
