Затискач опорний АА-5-3

Затискач опорний АА-5-3

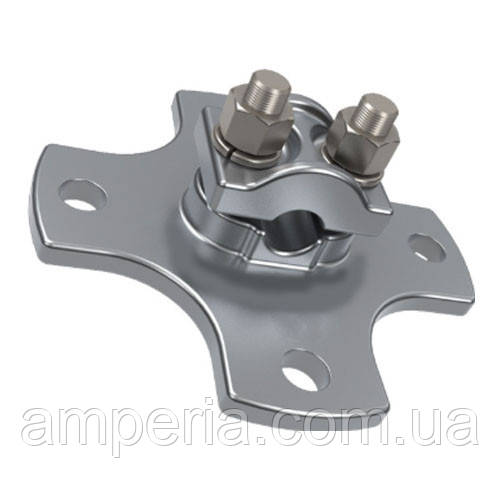

АА-5-3 – це опорний затискач, призначений для кріплення одного алюмінієвого або сталеалюмінієвого проводу діаметром 24-29,4 мм до опорно-стержневих або опорно-штирових порцелянових чи полімерних ізоляторів відкритих розподільчих пристроїв 35-220 кВ.

Основні характеристики:

• діаметр проводу: 24-29,4 мм;

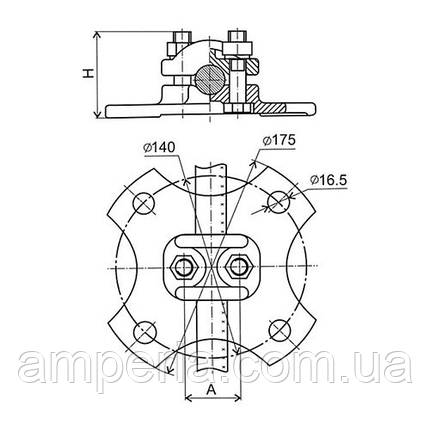

• розміри:

A - 50 мм;

H - 68 мм;

• маса: 0,71 кг;
• руйнівне навантаження: 4,9 кН.

Монтаж та сумісність:

затискач АА-5-3 встановлюється на порцелянові ізолятори (ІОС-35-500-01 УХЛ1, С4-195-I, II; С4-450-I, II; С6-950-I, II) та полімерні ізолятори (ОСК-10-35, ОСК-10-110, ОСК-10-150) із верхнім фланцем 99х99 мм. Для монтажу на ізолятори з фланцями 160х160 або 180х180 мм використовується перехідна пластина.

Під час монтажу опорного затискача АА-5-3 необхідно забезпечити, щоб із чотирьох монтажних отворів кріплення ізолятор та затискач мали парне симетричне розташування відносно осі проводу.

АА-5-3 є оновленою версією та замінює зняті з виробництва моделі АА-5-1, АА-5-2 и АА-202.
