Затискач натяжний болтовий НБ-3-6А

Затискач натяжний болтовий НБ-3-6А

Болтовий натяжний затискач НБ-3-6А призначений для фіксації алюмінієвих, сталеалюмінієвих та мідних проводів перерізом 150-240 мм² до натяжних ізолюючих підвісок анкерно-кутових опор.

Затискач застосовується на повітряних лініях 35-330 кВ та входить до складу стандартних натяжних ізолюючих підвісок, виконуючи функцію базового натяжного затискача для сталеалюмінієвих проводів.

НБ-3-6 замінює затискачі, що випускалися раніше: НБН-3-6 та НБН-3-6Б.

Модифікації: на сьогодні виробляється три версії затискача залежно від матеріалу корпусу:

• НБ-3-6А – корпус із алюмінієвого сплаву;
• НБ-3-6Б – корпус із чавуну з алюмінієвою прокладкою;
• НБ-3-6В – корпус із алюмінієвого сплаву.

Найпоширенішим та найдоступнішим є варіант НБ-3-6А.

Він виготовляється методом лиття з алюмінієвого сплаву, що суттєво зменшує втрати на перемагнічування порівняно із затискачем НБ-3-6Б. Його конструкція не потребує додаткової алюмінієвої пластини та не пошкоджує провідники.

Механічна міцність та сумісність: усі модифікації затискача витримують гарантоване руйнівне навантаження – 90 кН.

Затискач сумісний із такими марками проводів:
А150, А185, А240, А300, М150, М185, М240, АС150/19, АС150/24, АС150/34, АС85/24, АС185/29, АС185/43, АС205/27, АС240/32, АС240/39.

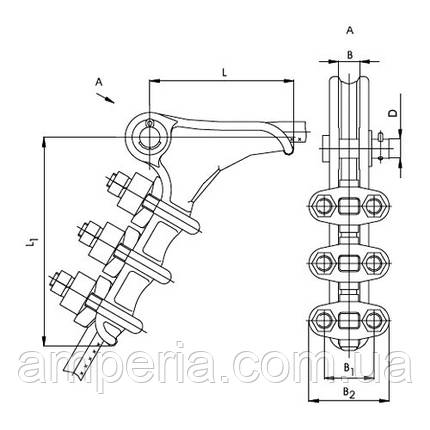

Розміри, мм:

В - 23;

В1 - 51;

В2 - 81;

L - 186;

L1 - 249,5;

D - 22.

Маса - 2,977 кг.
