Затискач з'єднувальний пресований САСУС-70-1

Затискач з'єднувальний пресований САСУС-70-1

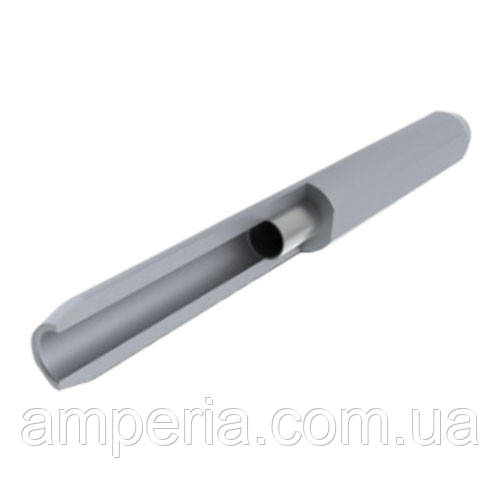

Затискач з’єднувальний САСУС-70-1 призначений для з’єднання сталеалюмінієвих проводів підвищеної міцності марок АС та АСУС із перерізом 70 мм².

Основні характеристики:

• матеріал корпусу: деформований алюмінієвий сплав;
• сердечник: має циліндричний переріз;
• метод з'єднання: опресування;
• міцність фіксації: не менше 87,143 кН;
• маса: 1,56 кг;

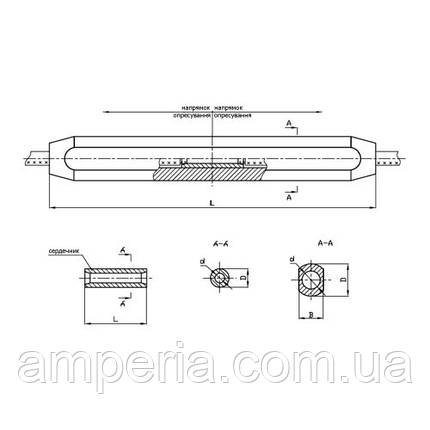

• розміри:

d корпус - 21 мм;

d сердечник - 16,5 мм;

D - 50 мм (24 мм відповідно);

B - 42 мм;

L - 370 мм (70 мм відповідно).

Корпус з'єднувального затискача САСУС-70-1 монтується методом пресування з використанням круглої матриці. З'єднання сталевої частини проводу здійснюється шляхом розплітання його волокон. Опресування сердечника затискача виконується спочатку шестигранною матрицею, а потім завершується круглою.
