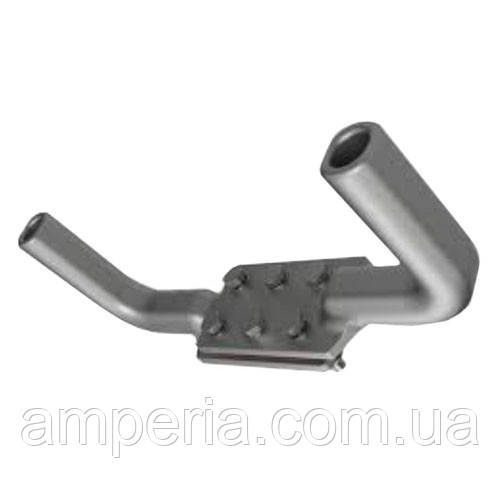

Затискач апаратний пресований 2А6А-500-3

Затискач апаратний пресований 2А6А-500-3

Апаратний порожнистий затискач 2А6А-500-3 призначений для приєднання двох алюмінієвих або сталеалюмінієвих проводів перерізом 500 мм² до мідних виводів апаратів.

Основні характеристики:

• тип: апаратний затискач для алюмінієвих та сталеалюмінієвих проводів;
• кількість отворів у контактній лапці: 6;
• матеріал: контактна пластина може бути мідною (метод холодного зварювання) або з термодинамічним нанесенням міді.

Бувають такі варіанти виконання:

• 2А6А-500-3 – з мідною контактною пластиною, з'єднаною з корпусом затискача методом холодного зварювання під тиском;
• 2А6А-500-3Т – з термодинамічним способом нанесення міді. Застосування цього способу дозволяє значно збільшити якість електричного контакту затискача та підвищити його службу до 30 років;
• 2А6А-500-3 (0) – без мідного покриття, для приєднання до алюмінієвих шин.

Розшифрування 2А6А-500-3:

2 - затискач для приєднання двох проводів;

А – апаратний;

6 – шість отворів у контактній лапці;

А - для алюмінієвих та сталеалюмінієвих проводів;

500 – переріз проводу, для якого призначений затискач у квадратних міліметрах;

3 – порядковий номер модифікації затискача, коли проводи, що підводяться до апарату, розташовані перпендикулярно до площини контактних лапок.

Розміри:

d – 31,5 мм;

D – 52 мм;

В – 44 мм;

l - 120 мм;

L - 400 мм;

матриця опресування: А-45;

маса - 4,42 кг.
